BOOM MOUNTING(LONG REACH) экскаватора гусеничного Hyundai R210LC-3

Код подсистемы:6011

Наименование:BOOM MOUNTING(LONG REACH)

Версия:2001. 4.30 REV.14

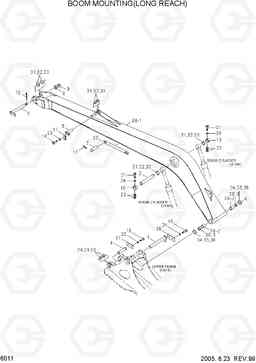

BOOM MOUNTING(LONG REACH) R210LC-3

Поз.	Код	Наименование	Кол	Прим.
*	60EM-00300	LONG REACH BOOM	1
1	61EM-00101	Палец	1
10	E161-1070	Фланец	2
11	61EH-10720	Пластина	3
15	S461-800902	Палец	1
16	61EM-00700	Пластина	1
17	S501-200002	контактный самоблокирующиеся	2
18	S017-120252	Болт с шестигранной головкой (под шестигранник)	6
19	S017-160402	Болт с шестигранной головкой (под шестигранник)	2
2	61EM-00110	Палец	1
21	S017-161602	Болт с шестигранной головкой (под шестигранник)	2
22	S205-161002	Гайка	4
23	S411-120002	Шайба пружинная	6
24	S411-160002	Шайба пружинная	4
28	S390-070140	SHIM-ROUND(0.5T)	2
29	S391-070140	SHIM-ROUND(1.0T)	2
3	61EM-00170	Палец	1
30	S392-070140	SHIM-ROUND(2.0T)	2
31	S390-080140	прокладка тур (0.5T)	4
32	S391-080140	Прокладка	4
33	S392-080140	Прокладка	4
34	S390-080160	SHIM-ROUND(0.5T)	2
35	S391-080160	прокладка тур (1.0T)	2
36	S392-080160	SHIM-ROUND(2.0T)	2
37	62E1-1100	STAY WA	1
38	61EM-16000	Стрела в сборе	1
38	61EM-16001	Стрела в сборе	1
38-1	61EM-16011	BOOM WA	1
38-2	E161-1060	Втулка	2
38-2	X114-802130	Втулка	2
38-2	61EN-12050	Втулка	2
38-3	S700-080206	пыль уплотнение типа dkiy	2
4	61EM-00130	Палец	2
5	61EM-00140	Палец	1
7	62E1-1106	Палец	2
8	62E1-1107	Шайба	1
9	62E1-1108	NUT-SLOTTED	1
N38-1	61EM-16010	BOOM WA	1
