BOOM MOUNTING(HIGH CHASSIS) экскаватора гусеничного Hyundai R210LC-3
BOOM MOUNTING(HIGH CHASSIS) экскаватора гусеничного Hyundai R210LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6012
Наименование:BOOM MOUNTING(HIGH CHASSIS)
Версия:'98.11.20 REV.9

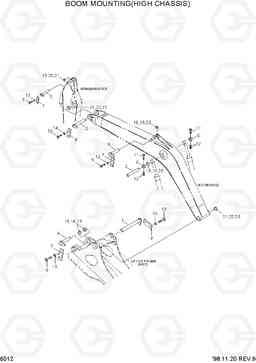

BOOM MOUNTING(HIGH CHASSIS) R210LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BOOM MTG-H/CHASSIS | 1 | ||
| 1 | 61E1-01620 | Палец | 1 | ||
| 10 | S017-160402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | S017-161602 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 12 | S205-161002 | Гайка | 4 | ||
| 13 | S411-120002 | Шайба пружинная | 8 | ||
| 14 | S411-160002 | Шайба пружинная | 4 | ||
| 15 | S390-070140 | SHIM-ROUND | 2 |
0.5mm
|
|
| 16 | S391-070140 | SHIM-ROUND | 2 |
1.0mm
|
|
| 17 | S392-070140 | SHIM-ROUND | 2 |
2.0mm
|
|
| 18 | S390-080140 | прокладка тур (0.5T) | 3 |
0.5mm
|
|
| 19 | S391-080140 | Прокладка | 3 |
1.0mm
|
|
| 2 | 61E1-01430 | Палец | 1 | ||
| 20 | S392-080140 | Прокладка | 3 |
2.0mm
|
|
| 21 | S390-080160 | SHIM-ROUND,0.5T | 3 |
0.5mm
|
|
| 22 | S391-080160 | прокладка тур (1.0T) | 3 |
1.0mm
|
|
| 23 | S392-080160 | SHIM-ROUND | 3 |
2.0mm
|
|
| 3 | 61E1-01610 | Палец | 1 | ||
| 4 | 61E1-01710 | Палец | 2 | ||
| 5 | 61E1-01720 | Палец | 2 | ||
| 6 | E161-1070 | Фланец | 2 | ||
| 7 | 61EH-10720 | Пластина | 4 | ||
| 8 | 61EM-00700 | Пластина | 2 | ||
| 9 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 8 |
