Каталог запчастей
-
Hyundai
-
R210LC-3H
- PILOT HYD PIPING(CONTROL 2)
PILOT HYD PIPING(CONTROL 2) экскаватора гусеничного Hyundai R210LC-3H
PILOT HYD PIPING(CONTROL 2) экскаватора гусеничного Hyundai R210LC-3H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2053
Наименование:PILOT HYD PIPING(CONTROL 2)
Версия:2002. 8.31 REV.16

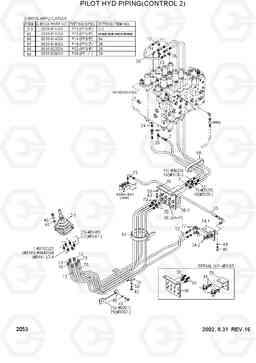

PILOT HYD PIPING(CONTROL 2) R210LC-3H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | P400-042021 | Шланг в сборе | 1 | ||
| 12 | P410-042043 | HOSE ASSY-COMP 0X45 | 2 | ||
| 13 | P420-042008 | Шланг в сборе | 1 | ||
| 15 | P423-042027 | Шланг в сборе | 1 | ||
| 16 | P400-042028 | Шланг в сборе | 1 | ||
| 18 | P400-042029 | Шланг в сборе | 1 | ||
| 2 | 31ER-20170 | RCV SUB ASSY-RH | 1 | ||
| 2-1 | @ | RCV LEVER | 1 |
SEE 2122
|
|
| 2-2 | P010-110002 | Соединитель | 5 | ||
| 2-3 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 2-4 | 31EK-20100 | FILTER-LAST GUARD | 1 | ||
| 23 | P010-110002 | Соединитель | 5 | ||
| 24 | P010-110013 | Соединитель | 1 | ||
| 25 | P020-110001 | Колено 90 | 1 | ||
| 26 | P020-110012 | Колено 90 | 3 | ||
| 30 | 31E4-3033 | CONNECTOR-2NUT | 4 | ||
| 31 | 31EH-00710 | TEE | 1 | ||
| 34 | 31EM-20270 | CROSS | 2 | ||
| 34 | 31EM-20330 | Распределитель | 1 | ||
| 34-1 | 31EM-20271 | CROSS-FILTER | 2 | ||
| 34-2 | 31EM-20280 | Пластина | 1 | ||
| 35 | 31E9-10410 | Зажим | 1 | ||
| 36 | 31EH-0056 | BRACKET-TMNL | 1 | ||
| 36 | 31EM-20340 | TERMINAL ASSY | 1 | ||
| 36-2 | 31E4-3033 | CONNECTOR-2NUT | 6 | ||
| 36-3 | 31EK-20310 | SHUTTLE-5 PORT | 1 | ||
| 40 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 43 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 45 | S107-060254 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 48 | S411-060002 | Шайба пружинная | 4 | ||
| 49 | S411-080002 | Шайба пружинная | 6 | ||
| 50 | S411-100002 | Шайба пружинная | 8 | ||
| 51 | S551-050203 | Зажим | 10 | ||
| 54 | 31EK-20100 | FILTER-LAST GUARD | 1 | ||
| 58 | 31EM-20070 | Уплотнительная втулка | 1 | ||
| 65 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 66 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 67 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 68 | S631-022004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 69 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 7 | P400-042020 | Шланг в сборе | 1 | ||
| 70 | P410-042041 | HOSE ASSY-COMP 0X45 | 4 | ||
| 75 | 31E6-20020 | Зажим | 1 | ||
| 76 | 31EM-20280 | Пластина | 1 | ||
| 77 | 31M5-56270 | Колено 90 | 2 | ||
| 79 | 31E6-20030 | Зажим | 1 |
