Система охлаждения лесохозяйственной машины гусеничной Hyundai R210LC-3_LL

Код подсистемы:1030

Наименование:COOLING SYSTEM

Версия:

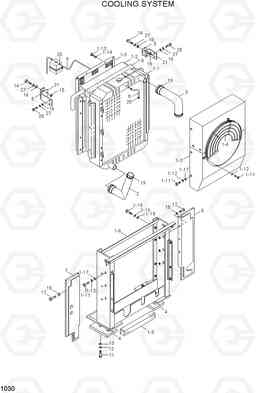

COOLING SYSTEM R210LC-3_LL

Поз.	Код	Наименование	Кол	Прим.
1	11EM-42011	RADIATOR TOTAL ASSY	1
1-1	11EM-40020	Радиатор в сборе	1
1-1-1	11EK-42200	давление крышка	1
1-11	S015-080152	Болт с шестигранной головкой (под шестигранник)	16
1-12	S411-080002	Шайба пружинная	16
1-13	S091-060152	Болт крыла	2
1-14	S411-060002	Шайба пружинная	2
1-15	S017-100302	Болт с шестигранной головкой (под шестигранник)	8
1-16	S411-100002	Шайба пружинная	8
1-17	S403-082002	Плоская шайба	12
1-18	S403-102002	Плоская шайба	8
1-2	11EM-42030	Масляный радиатор в сборе	1
1-3	11EM-42042	Кожух вентилятора	1
1-4	11EM-42051	GUARD-FAN	1
1-5	11EM-42060	WIRE NET	1
1-6	11EM-40080	SUPPORT ASSY	1
1-8	11EM-42090	SPONGE	1
1-9	11EM-40090	SPONGE	1
11	S017-120402	Болт с шестигранной головкой (под шестигранник)	4
12	S403-125002	Плоская шайба	4
13	S411-120002	Шайба пружинная	8
14	S017-100302	Болт с шестигранной головкой (под шестигранник)	4
15	S207-101002	Гайка	4
16	S411-100002	Шайба пружинная	8
17	S015-080202	Болт с шестигранной головкой (под шестигранник)	8
18	S403-082002	Плоская шайба	8
19	S520-070000	Зажим	4
2	11EM-42110	HOSE-RAD OUTLET	1
20	S520-015000	Зажим	5
21	11EM-42170	Кронштейн	2
27	S403-105002	Плоская шайба	8
28	S017-100402	Болт с шестигранной головкой (под шестигранник)	4
29	11EK-42210	член Дарин	1
3	11EM-42120	HOSE-RAD INLET	1
30	11EK-42220	Сливной шланг	1
4	11EM-42130	PAD-RUBBER	2
5	11EK-42150	RUBBER PAD	2
6	11EM-42140	SCREEN-RADIATOR	1
7	11EM-42151	SCREEN-RADIATOR	1
8	11E9-4107	HOSE-VENT	1
9	11E4-4013	Наливной шланг	1
