Топливный бак (бензобак) лесохозяйственной машины гусеничной Hyundai R210LC-3_LL

Код подсистемы:1071

Наименование:FUEL TANK

Версия:2000. 4.20 REV.12

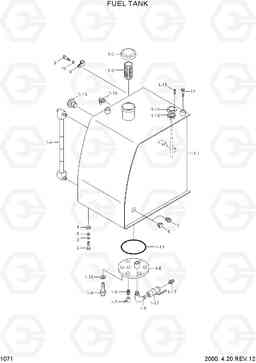

FUEL TANK R210LC-3_LL

Поз.	Код	Наименование	Кол	Прим.
1	@	FUEL TANK ASSY	1
1-1	31EM-04012	Топливный бак (бензобак) ва	1
1-1	31EM-04013	Топливный бак (бензобак) ва	1
1-10	S411-100002	Шайба пружинная	6
1-11	S632-175002	Кольцо уплотнительное (О-кольцо)	1
1-12	11L1-3020	FUEL STOP VALVE	1
1-13	P220-110102	Заглушка	1
1-14	21E9-10700	Датчик топлива	1
1-14	24E7-00170	Датчик топлива	1
1-15	S161-050152	SCREW	5
1-16	E128-1053	Прокладка	1
1-17	11E8-2601	Соединитель	1
1-18	P020-110001	Колено 90	1
1-2	E131-1038	Крышка топливного бака	1
1-3	E131-1039	Фильтр	1
1-3	31E1-10300	Фильтр	1
1-4	E131-0251	Указатель уровня масла	1
1-5	31E5-3054	ELBOW	1
1-6	31E5-3049	Фиттинг	1
1-7	E131-1006	игла клапана	1
1-8	31E9-1029	COVER ASSY	1
1-8	31E9-1029	COVER ASSY	1
1-9	S017-100352	Болт с шестигранной головкой (под шестигранник)	6
10	S411-100002	Шайба пружинная	2
10	S411-100002	Шайба пружинная	1
11	S017-120202	Болт с шестигранной головкой (под шестигранник)	2
11	S017-120152	Болт с шестигранной головкой (под шестигранник)	2
2	S017-200402	Болт с шестигранной головкой (под шестигранник)	4
3	S441-200002	Шайба	3
4	E231-0134	прокладка (1.0T)	5
5	91E6-60200	Шайба	1
6	P220-430204	вилка с шестигранной	1
7	P090-101008	CONNECTOR-HOSE	1
8	S541-140002	Зажим	2
8	S541-140002	Зажим	1
9	S017-100152	Болт с шестигранной головкой (под шестигранник)	2
9	S017-100152	Болт с шестигранной головкой (под шестигранник)	1
