Система охлаждения (#1001-) экскаватора гусеничного Hyundai R210LC-7
Система охлаждения (#1001-) экскаватора гусеничного Hyundai R210LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1055
Наименование:COOLING SYSTEM(#1001-)
Версия:2011. 5.31 REV.11E

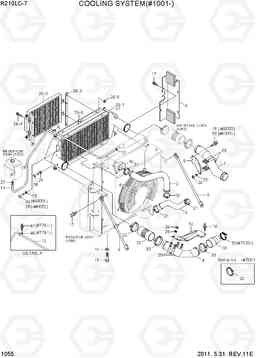

COOLING SYSTEM(#1001-) R210LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | COOLING SYSTEM | 1 |
SEE 1050
|
|
| 10 | 11N6-43270 | Кронштейн | 1 | ||
| 13 | E111-2504 | Шланг | 1 | ||
| 15 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 16 | S403-122002 | Плоская шайба | 4 | ||
| 17 | S037-122552 | Болт | 8 | ||
| 18 | S037-102552 | Болт | 6 | ||
| 18 | S037-102556 | Болт | 3 | ||
| 2 | 11N6-40100 | Шланг | 1 | ||
| 20 | 11N6-43280 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 21 | S520-070000 | Зажим | 2 | ||
| 22 | S520-015000 | Зажим | 2 | ||
| 23 | 11N8-43270 | Шланг | 1 | ||
| 24 | S205-121002 | Гайка | 8 | ||
| 24 | S275-12000B | Гайка самоблокирующаяся | 8 | ||
| 25 | S403-122002 | Плоская шайба | 8 | ||
| 26 | 11N8-43190 | I/C & CONDENSOR ASSY | 1 |
W/ AIRCON
|
|
| 26 | 11N8-43191 | I/C & CONDENSOR ASSY | 1 |
W/ AIRCON
|
|
| 26-1 | 11N8-43290 | INTERCOOLER ASSY | 1 | ||
| 26-1 | 11N8-43291 | INTERCOOLER ASSY | 1 | ||
| 26-2 | 11EM-90050 | Конденсатор в сборе | 1 | ||
| 26-3 | AP100212 | Кронштейн | 2 | ||
| 26-4 | AZ710-006-003 | Болт | 8 | ||
| 26-5 | AB616-003-043 | Гайка | 4 | ||
| 26-6 | AP100236 | губчатая резина | 1 | ||
| 27 | 11N8-43290 | INTERCOOLER ASSY | 1 |
W/O AIRCON
|
|
| 27 | 11N8-43291 | INTERCOOLER ASSY | 1 |
W/O AIRCON
|
|
| 28 | S017-100552 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | S037-102556 | Болт | 2 | ||
| 29 | S403-102002 | Плоская шайба | 4 | ||
| 3 | 11N6-40110 | Шланг | 1 | ||
| 30 | 11N7-40130 | Шланг | 1 | ||
| 30 | 11N7-40131 | Шланг | 1 | ||
| 30 | 11N7-40132 | Шланг | 1 | ||
| 31 | S520-055000 | Зажим | 2 | ||
| 32 | 11N6-20380 | U-образный болт (скоба, П образный) / хомут / зажим | 1 | ||
| 32 | 11N6-20381 | U-образный болт (скоба, П образный) / хомут / зажим | 1 | ||
| 33 | 11N6-20350 | U-образный болт (скоба, П образный) / хомут / зажим | 3 | ||
| 34 | 11N6-40131 | SPONGE-RUBBER | 1 | ||
| 38 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 39 | S037-103056 | Болт барашек / шестигранная шайба | 3 | ||
| 4 | 11ER-42430 | Опора | 1 | ||
| 4 | 11N6-46180 | Опора | 1 | ||
| 40 | S541-180002 | Зажим | 1 | ||
| 41 | S035-061626 | Болт | 1 | ||
| 5 | 14EA-42050 | Опора | 1 | ||
| 5 | 11N6-46200 | Опора | 1 | ||
| 5 | 11Q7-40321 | Опора | 1 | ||
| 6 | 11N6-43131 | Пластина | 1 | ||
| 7 | 11N6-43141 | Трубка | 1 | ||
| 8 | 11N6-43151 | Кронштейн | 1 | ||
| 9 | 11N6-43160 | Трубка | 1 |
