Каталог запчастей
-
Hyundai
-
R210LC-7
- ELECTRIC BOX

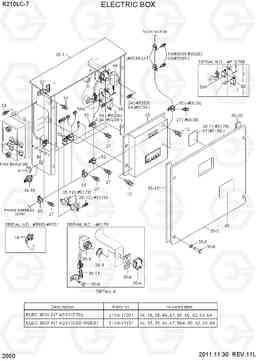

ELECTRIC BOX экскаватора гусеничного Hyundai R210LC-7
ELECTRIC BOX экскаватора гусеничного Hyundai R210LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:ELECTRIC BOX
Версия:2011.11.30 REV.11L
ELECTRIC BOX R210LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 12 | S035-082522 | Болт | 2 | ||
| 13 | S035-081622 | Болт | 2 | ||
| 13 | S035-081622 | Болт | 4 | ||
| 13 | S035-081622 | Болт | 2 | ||
| 14 | 21L7-10500 | Выключатель массы (главный) | 1 |
SEE 2020
|
|
| 14 | 21N4-10441 | Выключатель массы (главный) | 1 | ||
| 14-1 | 21N4-10441K | мастер-ключ переключатель | 1 | ||
| 15 | 21EN-00420 | Прокладка | 1 |
SEE 2020
|
|
| 15 | 21N4-10451 | Наклейка главный выключатель | 1 | ||
| 24 | S035-062022 | Болт | 6 | ||
| 24 | S035-062026 | Болт | 4 | ||
| 27 | S037-102026 | Болт | 7 | ||
| 35-1 | 21N6-20113 | ELECTRIC BOX WA | 1 | ||
| 35-1 | 21N6-20114 | ELECTRIC BOX WA | 1 | ||
| 35-1 | 21N8-00710 | электрический ва окно | 1 | ||
| 35-10 | 21N6-20180 | коврик резиновый | 2 | ||
| 35-11 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 35-12 | 21N6-20330 | CIRCUIT BREAKER | 2 | ||
| 35-13 | S031-051511 | Болт | 4 | ||
| 35-2 | 21N6-20152 | пластины переднюю крышку | 1 | ||
| 35-3 | 21N6-20410 | SWITCH-TOGGLE | 1 | ||
| 35-4 | 21EN-00350 | SECURITY CAP ASSY | 1 | ||
| 35-5 | 21EN-00320 | LOCKING RING | 1 | ||
| 35-6 | 21N6-20161 | DECAL-PROLIX SWITCH | 1 | ||
| 35-7 | 21N6-20170 | DECAL-CAUTION | 1 | ||
| 35-8 | S017-100162 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 35-8 | S017-100162 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35-9 | S411-100002 | Шайба пружинная | 4 | ||
| 37 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 4 | S661-210300 | Крышка резиновая | 1 | ||
| 43 | 21N6-32102 | Контроллер процессора | 1 | ||
| 43 | 21N6-42100 | Контроллер процессора | 1 | ||
| 43 | 21N6-42101 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 44 | 21E7-2000 | RESISTER-PROLIX | 1 |
OPT
|
|
| 44 | 21Q4-10900 | RESISTOR ASSY | 1 |
OPT
|
|
| 47 | S593-000752 | клип жгут | 2 | ||
| 50 | S543-080002 | Зажим трубки | 1 | ||
| 51 | S543-120002 | Зажим трубки | 1 | ||
| 52 | S543-160002 | Зажим трубки | 2 | ||
| 53 | S543-200002 | Зажим трубки | 1 | ||
| 55 | S543-260002 | Зажим трубки | 1 | ||
| 57 | 24L1-05100 | Реле 5p | 5 | ||
| 59 | S035-061622 | Болт | 1 | ||
| 62 | 21N8-00621 | Наклейка управления Эмер | 1 | ||
| K | 21N8-17200 | ELEC BOX KIT ASSY | 1 |
SEE ILLUST
|
|
| K | 21N8-17201 | ELEC.BOX KIT ASSY | 1 |
SEE ILLUST
|
|
| K | 21N8-17100 | ELEC. BOX KIT ASSY | 1 |
SEE ILLUST
|
|
| K | 21N8-17101 | ELEC.BOX KIT ASSY | 1 |
SEE ILLUST
|
|
| K14 | 21L7-10500 | Выключатель массы (главный) | 1 | ||
| K14 | 21L7-10501 | Выключатель массы (главный) | 1 | ||
| K15 | 21LD-34180 | Прокладка | 1 | ||
| K35 | 21N8-00701 | электрический в сборе окно | 1 | ||
| K44 | 21Q4-20100 | резистор в сборе | 1 |
OPT
|
|
| K47 | 21E9-00170 | клип жгут | 2 | ||
| K47 | S593-000902 | клип жгут | 2 | ||
| K58 | 21E4-0011 | Реле 4P | 1 |
FUEL WARMER,OPT
|
|
| K58 | 22FV-24110 | Реле | 1 |
FUEL WARMER,OPT
|
|
| K58A | 21E4-0011 | Реле 4P | 1 |
HD LAMP,C/RISER
|
|
| K58A | 22FV-24110 | Реле | 1 |
HD LAMP,C/RISER
|
|
| K60 | 21N3-10080 | DECAL-RELAY | 1 | ||
| K62 | 21N8-12040 | Наклейка управления Эмер | 1 | ||
| K63 | S037-102026 | Болт | 2 | ||
| K64 | S035-061526 | Болт | 4 | ||
| N35 | 21N6-20102 | ELECTRIC BOX ASSY | 1 |
