UPPER HYD PIPING(BASE, -#1000) экскаватора гусеничного Hyundai R210LC-7
UPPER HYD PIPING(BASE, -#1000) экскаватора гусеничного Hyundai R210LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE, -#1000)
Версия:2003. 5.31 REV.6

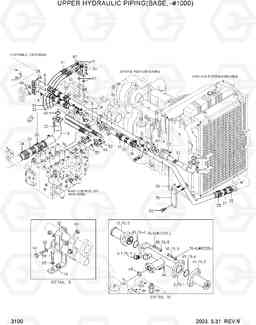

UPPER HYD PIPING(BASE, -#1000) R210LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING | 1 |
SEE 3105
|
|
| 10 | 31N6-11081 | HOSE ASSY-0X90 | 1 | ||
| 11 | 31N6-11092 | HOSE ASSY-0X90 | 1 | ||
| 12 | 31N6-11102 | HOSE ASSY-FLG,0X90 | 1 | ||
| 13 | 31N6-11121 | Кронштейн | 1 | ||
| 14 | 31ER-11111 | Клапан обратный | 1 | ||
| 15 | 31ER-11121 | Клапан обратный | 1 | ||
| 3 | 31N6-11011 | PIPE ASSY-SUCTION | 1 | ||
| 30 | P760-101030 | HOSE-RUBBER | 1 | ||
| 31 | P760-072030 | Рукав высокого давления (РВД) | 1 | ||
| 32 | P760-072020 | Рукав высокого давления (РВД) | 3 | ||
| 34 | S520-100000 | Зажим | 4 | ||
| 34 | 31N6-11190 | Зажим | 4 | ||
| 35 | S520-055000 | Зажим | 16 | ||
| 35 | S572-650006 | хомут, тип провода | 16 | ||
| 36 | 31E5-3001 | Трубный зажим | 3 | ||
| 4 | 31N6-11021 | PIPE ASSY-RETURN | 2 | ||
| 44 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 46 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | S621-018001 | О кольцо | 2 | ||
| 48 | P590-057001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | P590-047001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 49 | Y172-003004 | О кольцо | 4 | ||
| 50 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 51 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 54 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 55 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 59 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6 | 31N6-11041 | PIPE ASSY-RETURN | 1 | ||
| 6-1 | P290-100106 | CAP | 1 | ||
| 60 | S017-100902 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 65 | S403-121002 | Плоская шайба | 2 | ||
| 66 | S403-101002 | Плоская шайба | 3 | ||
| 68 | S207-101006 | Гайка | 3 | ||
| 7 | 31N6-11053 | PIPE ASSY-RETURN | 1 | ||
| 72 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 74 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 76 | 31N6-1104-SUB | PIPE SUB ASSY | 1 | ||
| 76-1 | 31N6-11041 | PIPE ASSY-RETURN | 1 | ||
| 76-1-1 | P290-100106 | CAP | 1 | ||
| 76-2 | 31ER-11111 | Клапан обратный | 1 | ||
| 76-3 | 31ER-11121 | Клапан обратный | 1 | ||
| 76-4 | Y172-003004 | О кольцо | 2 | ||
| 76-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 76-6 | S403-122006 | Плоская шайба | 4 | ||
| 78 | 31N6-11200 | BRACKET-RETURN LOW | 1 | ||
| 79 | S070-034949 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 8 | 31N6-11063 | PIPE ASSY-RETURN | 1 | ||
| 8-1 | P290-100102 | PLUG-CAP | 3 | ||
| 8-2 | P290-100103 | PLUG-CAP | 3 | ||
| 8-3 | P290-100104 | Заглушка | 1 | ||
| 80 | S037-103022 | Болт | 2 | ||
| 9 | 31N6-12200 | ELBOW-90˚,ORFS | 2 |
