UPPER HYD PIPING(BASE, MCV TYPE 2) экскаватора гусеничного Hyundai R210LC-7
UPPER HYD PIPING(BASE, MCV TYPE 2) экскаватора гусеничного Hyundai R210LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:UPPER HYD PIPING(BASE, MCV TYPE 2)
Версия:2008. 6.30 REV.8F

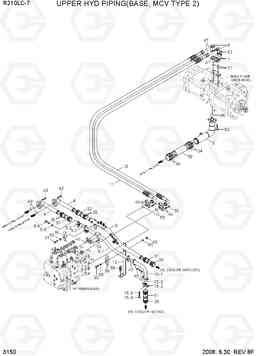

UPPER HYD PIPING(BASE, MCV TYPE 2) R210LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING | 1 |
OPTION MCV
|
|
| 10 | 31N6-13390 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31N6-13400 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31N6-11180 | BRACKET-RETURN | 1 | ||
| 3 | 31N6-11012 | PIPE ASSY-SUCTION | 1 | ||
| 30 | P760-101030 | HOSE-RUBBER | 1 | ||
| 31 | 31N8-13090 | Шланг | 2 | ||
| 32 | 31N8-13080 | Рукав высокого давления (РВД) | 2 | ||
| 34 | 31N6-11190 | Зажим | 4 | ||
| 35 | S572-640006 | Зажим | 16 | ||
| 36 | 31E5-3001 | Трубный зажим | 2 | ||
| 4 | 31N6-13120 | PIPE ASSY-RETURN | 2 | ||
| 44 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 45 | S109-120256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 46 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | S621-018001 | О кольцо | 2 | ||
| 48 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | Y172-003004 | О кольцо | 2 | ||
| 5 | 31N6-13341 | PIPE SUB ASSY | 1 | ||
| 5-1 | 31N6-13352 | Трубка в сборе | 1 | ||
| 5-2 | 31ER-11121 | Клапан обратный | 1 | ||
| 5-3 | Y172-003004 | О кольцо | 2 | ||
| 5-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5-5 | S403-12200B | Плоская шайба | 4 | ||
| 50 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 51 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 54 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 58 | S037-123026 | Болт | 2 | ||
| 6 | 31N7-12100 | фланец раскол | 2 | ||
| 60 | S017-100956 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 65 | S403-12100B | Плоская шайба | 5 | ||
| 66 | S403-10100B | Плоская шайба | 2 | ||
| 68 | S205-10100B | Гайка | 2 | ||
| 7 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 75 | 31N6-12220 | PIPE SUB ASSY | 1 | ||
| 75-1 | 31N6-12230 | Трубка в сборе | 1 | ||
| 75-2 | 31ER-11111 | Клапан обратный | 1 | ||
| 75-3 | Y172-003004 | О кольцо | 1 | ||
| 75-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 75-5 | S403-12200B | Плоская шайба | 2 | ||
| 76 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 77 | S017-100656 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 8 | 31N6-12250 | Трубка в сборе | 1 | ||
| 9 | 31N6-15200 | Колено фланцевое | 2 |
