PILOT HYD PIPING(CONTROL 1) экскаватора гусеничного Hyundai R210LC-7
PILOT HYD PIPING(CONTROL 1) экскаватора гусеничного Hyundai R210LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3200
Наименование:PILOT HYD PIPING(CONTROL 1)
Версия:2007. 4.30 REV.7D

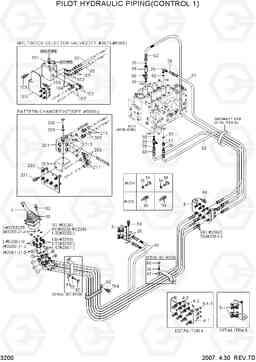

PILOT HYD PIPING(CONTROL 1) R210LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N6-20150 | RCV SUB ASSY-LH | 1 |
WITH FITTING
|
|
| 1 | 31N6-20200 | RCV SUB ASSY-LH | 1 |
WITH FITTING
|
|
| 1 | 31N6-25200 | RCV SUB ASSY-LH | 1 |
WITH FITTING
|
|
| 1-1 | @ | RCV LEVER-LH | 1 |
SEE 4120
|
|
| 1-2 | P010-110002 | Соединитель | 5 | ||
| 1-2 | X500-110001 | Разъем | 5 | ||
| 1-3 | 31EK-20100 | FILTER-LAST GUARD | 1 | ||
| 1-3 | 31N6-25060 | фильтр последний охранник | 1 | ||
| 1-4 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 1-5 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 10 | P010-110002 | Соединитель | 6 | ||
| 10 | P010-110002 | Соединитель | 5 | ||
| 100 | 31N6-25130 | TERMINAL ASSY | 1 |
OPT, PATT VALVE
|
|
| 101 | 31N6-22000 | SELECTOR VV-MULTIMODE | 1 |
OPT, PATT VALVE
|
|
| 102 | X520-110001 | Штуцер 90 orfs | 3 |
OPT, PATT VALVE
|
|
| 103 | S037-102522 | Болт | 7 |
OPT, PATT VALVE
|
|
| 104 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 |
OPT, PATT VALVE
|
|
| 105 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 |
OPT, PATT VALVE
|
|
| 11 | P010-110013 | Соединитель | 1 | ||
| 11 | X500-110013 | Разъем | 1 | ||
| 20 | P020-110012 | Колено 90 | 1 | ||
| 20 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 200 | 31N6-26100 | PATTERN CHANGER KIT | 1 |
OPT, PATT VALVE
|
|
| 201 | 31N6-22050 | Селектор ВВЛ многомодового | 1 |
OPT, PATT VALVE
|
|
| 202 | 31N6-26110 | TERMINAL ASSY | 1 |
OPT, PATT VALVE
|
|
| 203 | 31N9-22120 | BRACKET-WA | 1 |
OPT, PATT VALVE
|
|
| 205 | X500-110001 | Разъем | 2 |
OPT, PATT VALVE
|
|
| 206 | X520-110001 | Штуцер 90 orfs | 2 |
OPT, PATT VALVE
|
|
| 207 | S037-102526 | Болт | 2 |
OPT, PATT VALVE
|
|
| 208 | S015-080806 | Болт с шестигранной головкой (под шестигранник) | 2 |
OPT, PATT VALVE
|
|
| 209 | S411-080006 | Шайба пружинная | 2 |
OPT, PATT VALVE
|
|
| 210 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 |
OPT, PATT VALVE
|
|
| 211 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 |
OPT, PATT VALVE
|
|
| 23 | P320-060404 | TEE-RUN TYPE | 1 | ||
| 23 | X820-065151 | Тройник | 1 | ||
| 28 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 29 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 30 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 34 | S403-062006 | Плоская шайба | 4 | ||
| 35 | S403-082006 | Плоская шайба | 2 | ||
| 36 | S403-102006 | Плоская шайба | 6 | ||
| 4 | 31N6-22011 | TERMINAL ASSY | 1 | ||
| 4 | 31N6-25010 | Терминал в сборе | 1 | ||
| 4-1 | 31EK-20310 | SHUTTLE-5 PORT | 1 | ||
| 4-1 | 31N6-25030 | Трансфер 5 порт | 1 | ||
| 4-1-1 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 4-2 | 31E4-3033 | CONNECTOR-2NUT | 6 | ||
| 4-2 | X540-120001 | Разъем ORFS | 6 | ||
| 4-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 44 | 31E6-20020 | Зажим | 1 | ||
| 47 | 31E9-10410 | Зажим | 1 | ||
| 5 | 31N6-22021 | Распределитель | 1 | ||
| 5 | 31N6-22022 | Распределитель | 1 | ||
| 5 | 31N4-22021 | Распределитель | 1 | ||
| 5 | 31N6-25100 | Распределитель | 1 | ||
| 5-1 | 31ER-20030 | TEE-CROSS | 2 | ||
| 5-1 | 31ER-20031 | TEE-CROSS | 2 | ||
| 5-1 | 31N6-25040 | перекрестного типа перегородка | 2 | ||
| 56 | X410-042038 | Шланг в сборе | 4 | ||
| 56 | P920-042038 | Шланг в сборе | 4 | ||
| 60 | P400-042025 | Шланг в сборе | 2 | ||
| 60 | P400-042024 | Шланг в сборе | 2 | ||
| 60 | X400-042024 | Шланг в сборе | 2 | ||
| 60 | P910-042024 | Шланг в сборе | 2 | ||
| 61 | P400-042032 | Шланг в сборе | 1 | ||
| 61 | P400-042030 | Шланг в сборе | 1 | ||
| 61 | X400-042030 | Шалнг | 1 | ||
| 61 | P910-042030 | Шланг в сборе | 1 | ||
| 62 | P400-042034 | Шланг в сборе | 1 | ||
| 62 | X400-042034 | Шланг в сборе | 1 | ||
| 62 | P910-042034 | Шланг в сборе | 1 | ||
| 66 | P410-042026 | шланг в сборе Comp 0x45 | 2 | ||
| 66 | X410-042026 | Шалнг | 2 | ||
| 66 | P920-042026 | Шланг в сборе | 2 | ||
| 68 | P410-042036 | HOSE ASSY-COMP 0X45 | 4 | ||
| 68 | P410-042038 | шланг в сборе Comp 0x45 | 4 | ||
| 82 | S015-080256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 83 | S175-060256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 83 | S035-063046 | Болт | 4 | ||
| 84 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 84 | S037-102022 | Болт | 5 | ||
| 84 | S037-102026 | Болт | 5 | ||
| 93 | 31E7-0312 | Зажим | 1 | ||
| 94 | S411-100002 | Шайба пружинная | 1 | ||
| 95 | 31M6-51060 | SHIM(3.0T) | 1 | ||
| 95 | 31M6-51061 | Шайба | 1 | ||
| 96 | 31N6-22030 | TEE-SWIVEL NUT | 1 | ||
| 96 | X840-525151 | Переходник | 1 | ||
| 98 | 31N6-22120 | VALVE-SHOCKLESS | 1 | ||
| 98 | 31N6-22350 | клапан безударного | 1 | ||
| 99 | 31EK-20100 | FILTER-LAST GUARD | 1 |
