PILOT HYD PIPING(CONTROL 3) экскаватора гусеничного Hyundai R210LC-7

Код подсистемы:3220

Наименование:PILOT HYD PIPING(CONTROL 3)

Версия:2004. 9.30 REV.8

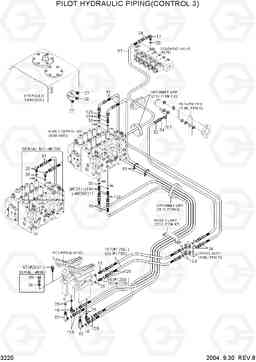

PILOT HYD PIPING(CONTROL 3) R210LC-7

Поз.	Код	Наименование	Кол	Прим.
10	P010-110002	Соединитель	2
10	P010-110002	Соединитель	1
10	X500-110001	Разъем	1
101	31EG-90540	TEE-R/TYPE,S/NUT	1
101	X840-525252	Переходник	1
11	P010-110013	Соединитель	2
128	S621-011001	Кольцо уплотнительное (О-кольцо)	12
16	P020-110001	Колено 90	2
16	X520-110001	Штуцер 90 orfs	2
17	P020-110002	Колено 90	1
17	X520-110002	Штуцер 90 orfs	1
194	31N6-22150	VALVE-SHOCKLESS	4
194	31N6-22340	VALVE-SHOCKLESS	4
197	P400-042019	Шланг в сборе	2
197	X400-042019	Шланг в сборе	2
197	P910-042019	Шланг в сборе	2
20	P020-110012	Колено 90	2
27	P220-110103	Заглушка	2
28	P220-110104	Заглушка	2
29	S631-011004	Кольцо уплотнительное (О-кольцо)	6
30	S631-014004	Кольцо уплотнительное (О-кольцо)	5
34	S621-012001	Кольцо уплотнительное (О-кольцо)	4
36	S403-102006	Плоская шайба	4
52	P420-062046	Шланг в сборе	1
52	P400-042046	Шланг в сборе	1
52	P400-042052	Шланг в сборе	1
52	X400-062052	Шалнг	1
52	P910-062052	Шланг в сборе	1
57	P400-062057	Шланг в сборе	1
57	P400-062063	Шланг в сборе	1
57	X400-062063	Шалнг	1
57	P910-062063	Шланг в сборе	1
60	P400-042025	Шланг в сборе	2
60	P400-042024	Шланг в сборе	2
81	S551-050203	Зажим	20
85	S017-100306	Болт с шестигранной головкой (под шестигранник)	4
87	S037-103026	Болт	4
90	P400-042062	Шланг в сборе	2
90	X400-042062	Шланг в сборе	2
90	P910-042062	Шланг в сборе	2
91	P400-042072	Шланг в сборе	2
91	P420-042072	Шланг в сборе	2
91	X420-042072	Шланг в сборе	2
91	P930-042072	Шланг в сборе	2
92	E131-0603	Колено 90	2
92	31N6-25110	Колено 90, долго	2
99	31EK-20100	FILTER-LAST GUARD	1
99	31N6-25060	фильтр последний охранник	1
