SINGLE ACTING MAIN PIPING KIT(#0497-) экскаватора гусеничного Hyundai R210LC-7
SINGLE ACTING MAIN PIPING KIT(#0497-) экскаватора гусеничного Hyundai R210LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3725
Наименование:SINGLE ACTING MAIN PIPING KIT(#0497-)
Версия:2006.10.31 REV.6K

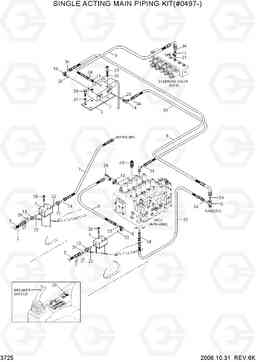

SINGLE ACTING MAIN PIPING KIT(#0497-) R210LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | S/ACT HYD PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-1 | @ | S/ACT PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-11 | @ | S/ACT MAIN PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 | ||
| 1 | 31N6-91540 | Совместное сборе шланг | 2 | ||
| 10 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 11 | P010-110002 | Соединитель | 1 | ||
| 11 | X500-110001 | Разъем | 1 | ||
| 12 | X500-110005 | Разъем | 1 | ||
| 13 | X500-110021 | Разъем | 2 | ||
| 14 | P020-110001 | Колено 90 | 2 | ||
| 14 | X520-110001 | Штуцер 90 orfs | 2 | ||
| 16 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 17 | P320-060604 | TEE-RUN TYPE | 1 | ||
| 17 | X820-045151 | Тройник | 1 | ||
| 18 | 32E6-10460 | TEE-SWEVEL NUT | 1 | ||
| 18 | X840-515151 | Переходник | 1 | ||
| 19 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | 31N6-91230D | Электромагнитный ВВЛ выключатель | 1 | ||
| 2-1 | XKBN-00192 | Катушка выключателя золь | 1 |
NOT SHOWN
|
|
| 20 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 21 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 23 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | S621-021001 | О кольцо | 4 | ||
| 24 | S621-021001 | О кольцо | 5 | ||
| 26 | S109-120652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S109-080452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 31N6-91250 | Кронштейн золь ВВЛ | 1 | ||
| 30 | S411-080002 | Шайба пружинная | 2 | ||
| 31 | S411-100002 | Шайба пружинная | 2 | ||
| 31 | S411-100006 | Шайба пружинная | 2 | ||
| 32 | P400-042018 | Шланг в сборе | 1 | ||
| 32 | P910-042018 | Шланг в сборе | 1 | ||
| 33 | P400-042044 | HOSE ASSY-COMPACT | 1 | ||
| 33 | P910-042044 | Шланг в сборе | 1 | ||
| 34 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 39 | 21E6-30540 | рубильником | 1 | ||
| 40 | 31EM-10060 | PORT RELIEF VALVE | 1 | ||
| 5 | P973-166327 | Рукав высокого давления (РВД) | 2 | ||
| 6 | 31N6-92271 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31N6-92281 | P.D HOSE | 1 | ||
| 7 | P913-163023 | Шланг в сборе | 1 | ||
| 8 | P420-042044 | Шланг в сборе | 1 | ||
| 8 | P930-042044 | Шланг в сборе | 1 | ||
| 9 | P420-042030 | Шланг в сборе | 1 | ||
| 9 | P930-042030 | Шланг в сборе | 1 |
