Гидроразводка (гидролинии) стрелы (LOG LOADER) экскаватора гусеничного Hyundai R210LC-7A

Код подсистемы:3407

Наименование:BOOM HYD PIPING(LOG LOADER)

Версия:2008. 1.31 REV.8A

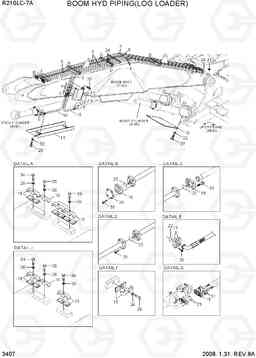

BOOM HYD PIPING(LOG LOADER) R210LC-7A

Поз.	Код	Наименование	Кол	Прим.
*	@	BOOM PIPING INSTALL	6
10	31W5-50100	GUARD-HOIST CYL	1
11	31W5-50111	GUARD WA-STICK CYL	1
12	31W5-50120	GUARD WA-PIPE	1
13	31W5-50131	Рукав высокого давления (РВД)	1
14	P823-167521	Шланг в сборе	1
15	31N6-50310	зажим в сборе	15
16	31M6-65100	Зажим	5
17	P174-160115	фланец раскол	2
18	31E9-01320	фланец раскол	22
19	P173-120102	фланец гидрокси, сплит	8
20	P280-163000	Фланец крышки	2
21	X710-100104	Крышка	2
22	Y171-024004	Кольцо уплотнительное (О-кольцо)	18
23	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
24	S621-014001	Кольцо уплотнительное (О-кольцо)	4
25	S017-20045D	Болт с шестигранной головкой (под шестигранник)	4
26	S017-16080D	Болт с шестигранной головкой (под шестигранник)	15
27	S017-16040D	Болт с шестигранной головкой (под шестигранник)	8
28	S017-100506	Болт с шестигранной головкой (под шестигранник)	5
29	S037-123026	Болт	4
30	S109-120406	Болт с шестигранной головкой (под шестигранник)	4
31	S109-100306	Болт с шестигранной головкой (под шестигранник)	84
32	S441-200006	Шайба	4
33	S441-160006	Шайба	8
34	S411-160006	Шайба пружинная	15
35	S411-100006	Шайба пружинная	5
4	31W5-50040	Трубка	6
5	31W5-50050	Трубка	4
6	31W5-50060	Трубка	1
7	31W5-50070	Трубка	1
8	31W5-50080	Трубка	2
9	31W5-50090	Трубка	2
