BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R210LC-7A
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R210LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3440
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2008. 6.30 REV.8F

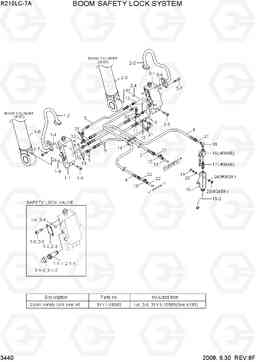

BOOM SAFETY LOCK SYSTEM R210LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N6-52115 | BOOM CYL-LH,SAFETY | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,1,*-1
|
|
| 1-1 | 31N6-90510 | Клапан | 1 | ||
| 1-1 | 31NA-90560 | VALVE-SAFETY LOCK | 1 | ||
| 1-1-1 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-2 | ZTAS-00002 | CAP | 1 | ||
| 1-1-2 | DCP-001A | CAP | 1 | ||
| 1-1-3 | ZTAS-00004 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-1-3 | AS568-1 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-2 | 31N6-91510 | Трубка в сборе | 1 | ||
| 1-3 | P184-122112 | фланец pluging | 1 | ||
| 1-5 | S107-100354 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | X840-525252 | Переходник | 1 | ||
| 11 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| 12 | X820-045151 | Тройник | 3 | ||
| 13 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 14 | S552-020102 | Зажим | 10 | ||
| 15 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 |
OVERLOAD WARN
|
|
| 15-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 |
260bar
|
|
| 15-2 | 21E5-50230 | Жгут доб | 1 | ||
| 16 | 31E5-50330 | клапан отключения | 1 | ||
| 17 | 31E5-50340 | Соединитель | 1 | ||
| 18 | 31N6-90550 | Штуцер 90 orfs | 1 | ||
| 19 | S017-050506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31N6-52125 | BOOM CYL-RH,SAFETY | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,1,*-1
|
|
| 2-1 | 31N6-90510 | Клапан | 1 | ||
| 2-1 | 31NA-90560 | VALVE-SAFETY LOCK | 1 | ||
| 2-1-1 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-2 | ZTAS-00002 | CAP | 1 | ||
| 2-1-2 | DCP-001A | CAP | 1 | ||
| 2-1-3 | ZTAS-00004 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-1-3 | AS568-1 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-2 | 31N6-91520 | Трубка в сборе | 1 | ||
| 2-3 | P184-122112 | фланец pluging | 1 | ||
| 2-5 | S107-100354 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | S411-050006 | Шайба пружинная | 2 | ||
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 22 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 23 | S205-05100B | Гайка | 2 | ||
| 24 | S403-05100B | Плоская шайба | 2 | ||
| 3 | P930-042050 | Шланг в сборе | 1 | ||
| 4 | P930-062060 | Шланг в сборе | 1 | ||
| 5 | P930-047011 | Шланг в сборе | 3 | ||
| 8 | P913-047032 | Шланг в сборе | 1 | ||
| 8 | P913-047030 | Шланг в сборе | 1 | ||
| 9 | X500-110001 | Разъем | 4 | ||
| K | 31Y1-18065 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K2-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 3 |
