S/ACTING MAIN PIPING KIT(MCV TYPE 2) экскаватора гусеничного Hyundai R210LC-7A

Код подсистемы:3726

Наименование:S/ACTING MAIN PIPING KIT(MCV TYPE 2)

Версия:2012. 2.29 REV12B

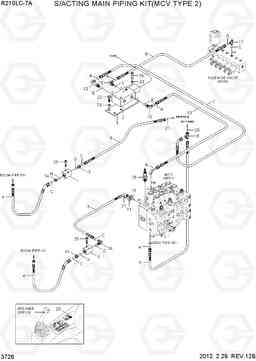

S/ACTING MAIN PIPING KIT(MCV TYPE 2) R210LC-7A

Поз.	Код	Наименование	Кол	Прим.
*-1	31N6-92310	Кронштейн	2
1	31EM-91540	Совместное сборе шланг	2
10	P910-042048	Шланг в сборе	1
11	P173-160104	фланец гидрокси, сплит	2
12	31N6-25110	Колено 90, долго	1
13	X500-110005	Разъем	1
14	X500-110021	Разъем	2
15	X520-110001	Штуцер 90 orfs	2
16	X520-110005	Штуцер 90 orfs	1
17	X820-045151	Тройник	1
18	X840-515151	Переходник	1
19	Y171-024004	Кольцо уплотнительное (О-кольцо)	1
2	31N6-91230D	Электромагнитный ВВЛ выключатель	1
2-1	XKBN-00192	Катушка выключателя золь	1
20	S621-011001	Кольцо уплотнительное (О-кольцо)	1
21	S621-021001	О кольцо	1
22	S017-100256	Болт с шестигранной головкой (под шестигранник)	2
23	S411-080006	Шайба пружинная	2
24	S411-100006	Шайба пружинная	2
25	S109-120656	Болт с шестигранной головкой (под шестигранник)	4
26	S109-080456	Болт с шестигранной головкой (под шестигранник)	2
27	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
28	XKBF-01455	Клапан предохранительный (разгрузочный, сброса давления)	2
28	XKBF-01604	OPT OVERLOAD RELIEF V/V	2
29	21E6-30540	рубильником	2
3	31N6-91250	Кронштейн золь ВВЛ	1
4	P973-166327	Рукав высокого давления (РВД)	2
5	P983-166319	Шланг в сборе	1
6	P913-163021	Шланг в сборе	1
7	P930-042040	Шланг в сборе	1
8	P910-042019	Шланг в сборе	1
9	P910-042022	Шланг в сборе	1
A	S621-011001	Кольцо уплотнительное (О-кольцо)	6
B	S621-021001	О кольцо	4
E	S631-011004	Кольцо уплотнительное (О-кольцо)	4
G	S631-029004	Кольцо уплотнительное (О-кольцо)	2
H	S631-038004	Кольцо уплотнительное (О-кольцо)	2
