UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R210/220LC-7H
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R210/220LC-7H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2008. 6.30 REV.8F

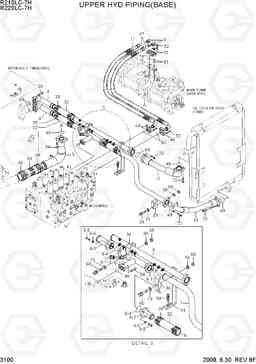

UPPER HYD PIPING(BASE) R210/220LC-7H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31N6-15030 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31N6-15040 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31N6-15051 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31N6-15100 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 31N6-11121 | Кронштейн | 1 | ||
| 29 | S017-100952 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 3 | 31N6-15001 | PIPE ASSY-SUCTION | 1 | ||
| 30 | P760-101030 | HOSE-RUBBER | 1 | ||
| 31 | S581-486000 | Трубный зажим | 1 | ||
| 32 | P760-073020 | Рукав высокого давления (РВД) | 3 | ||
| 32 | 31N8-13080 | Рукав высокого давления (РВД) | 3 | ||
| 33 | S109-120256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 34 | 31N6-11190 | Зажим | 4 | ||
| 35 | S572-650006 | хомут, тип провода | 12 | ||
| 35 | S572-640006 | Зажим | 12 | ||
| 36 | 31E5-3001 | Трубный зажим | 2 | ||
| 4 | 31N6-11021 | PIPE ASSY-RETURN | 2 | ||
| 44 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 46 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | S621-018001 | О кольцо | 4 | ||
| 48 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | Y172-003004 | О кольцо | 6 | ||
| 50 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 51 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 54 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 59 | S037-123022 | Болт | 2 | ||
| 6 | 31N6-15140 | PIPE SUB ASSY | 1 | ||
| 6-1 | 31N6-11042 | PIPE ASSY-RETURN | 1 | ||
| 6-1-1 | X710-100106 | крышка гидрокси, ORFS | 1 | ||
| 6-1-2 | S621-021001 | О кольцо | 1 | ||
| 6-2 | 31ER-11111 | Клапан обратный | 1 | ||
| 6-3 | 31ER-11121 | Клапан обратный | 1 | ||
| 6-4 | Y172-003004 | О кольцо | 2 | ||
| 6-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6-6 | S403-122006 | Плоская шайба | 4 | ||
| 60 | S017-100852 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 66 | S403-101002 | Плоская шайба | 3 | ||
| 68 | S207-101002 | Гайка | 4 | ||
| 7 | 31N6-15021 | Трубка в сборе | 1 | ||
| 72 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 73 | S411-100002 | Шайба пружинная | 6 | ||
| 74 | P174-120102 | фланец гидрокси, сплит | 4 | ||
| 8 | 31N6-15131 | PIPE ASSY-RETURN | 1 | ||
| 9 | 31N6-15200 | Колено фланцевое | 2 |
