UPPER HYD PIPING(BASE, MCV TYPE 3) экскаватора гусеничного Hyundai R210/220LC-7H
UPPER HYD PIPING(BASE, MCV TYPE 3) экскаватора гусеничного Hyundai R210/220LC-7H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3180
Наименование:UPPER HYD PIPING(BASE, MCV TYPE 3)
Версия:2010. 3.31 REV.10C

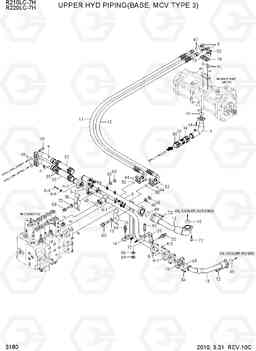

UPPER HYD PIPING(BASE, MCV TYPE 3) R210/220LC-7H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31N6-15230 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31N6-15240 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31N6-15051 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31N6-15250 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 31N6-11121 | Кронштейн | 1 | ||
| 3 | 31N6-15001 | PIPE ASSY-SUCTION | 1 | ||
| 30 | P760-101030 | HOSE-RUBBER | 1 | ||
| 31 | 31N6-15260 | Кронштейн | 1 | ||
| 32 | 31N8-13080 | Рукав высокого давления (РВД) | 2 | ||
| 34 | 31N6-11190 | Зажим | 4 | ||
| 35 | S572-640006 | Зажим | 12 | ||
| 36 | 31E5-3001 | Трубный зажим | 2 | ||
| 4 | 31N6-13120 | PIPE ASSY-RETURN | 2 | ||
| 44 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 45 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 46 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | S621-018001 | О кольцо | 3 | ||
| 48 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | Y172-003004 | О кольцо | 5 | ||
| 50 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 51 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 53 | S037-123526 | Болт | 2 | ||
| 54 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 59 | S037-123026 | Болт | 2 | ||
| 6 | 31N6-15210 | PIPE SUB ASSY | 1 | ||
| 6-1 | 31N6-15270 | Трубка в сборе | 1 | ||
| 6-2 | 31Q6-11110 | проверить обратный клапан | 1 | ||
| 6-3 | 31ER-11121 | Клапан обратный | 1 | ||
| 6-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6-5 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6-6 | S403-12200B | Плоская шайба | 2 | ||
| 6-7 | Y172-003004 | О кольцо | 2 | ||
| 60 | S017-100856 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 66 | S403-10100B | Плоская шайба | 3 | ||
| 68 | S205-10100B | Гайка | 3 | ||
| 72 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 73 | S411-100006 | Шайба пружинная | 2 | ||
| 74 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 75 | 31N7-12100 | фланец раскол | 2 | ||
| 77 | S070-024949 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 78 | P173-240107 | фланец гидрокси, сплит | 2 | ||
| 9 | 31N6-15200 | Колено фланцевое | 2 |
