QUICK CLAMP PIPING экскаватора гусеничного Hyundai R210/220LC-7H
QUICK CLAMP PIPING экскаватора гусеничного Hyundai R210/220LC-7H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3450
Наименование:QUICK CLAMP PIPING
Версия:2009. 8.13 REV.9H

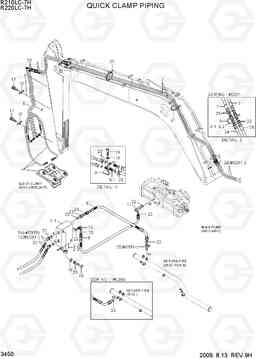

QUICK CLAMP PIPING R210/220LC-7H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | QUICK CLAMP ASSY | 1 |
SEE 3455,3457
|
|
| 10 | 34EA-91811 | Трубный зажим | 3 | ||
| 11 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 11 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
| 12 | X500-110001 | Разъем | 1 | ||
| 12 | X500-110001 | Разъем | 3 | ||
| 13 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 14 | X530-110001 | Штуцер | 2 | ||
| 15 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | S017-16075A | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 17 | S037-103026 | Болт | 3 | ||
| 18 | S411-100006 | Шайба пружинная | 2 | ||
| 19 | S411-160006 | Шайба пружинная | 1 | ||
| 2 | 34EA-91720 | Встроенный клапан в сборе | 1 | ||
| 2-1 | 34EA-91720BLOCK | Корпус клапана (коллектор) | 1 | ||
| 2-2 | GS044200NC | Соленоид (электромагнитный клапан) | 1 | ||
| 2-3 | CAP024L+DT | Соленоид (электромагнитная катушка) | 1 | ||
| 20 | S441-100006 | Шайба | 2 | ||
| 21 | S554-054300 | Зажим | 20 | ||
| 22 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 23 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 23 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| 24 | P920-047037 | Шланг в сборе | 2 | ||
| 25 | X840-515151 | Переходник | 1 | ||
| 3 | 31N4-90680 | termainal д / зажим | 1 | ||
| 3 | 31N4-90680 | termainal д / зажим | 2 | ||
| 3-1 | X540-120001 | Разъем ORFS | 2 | ||
| 3-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 4 | 31N6-95721 | Трубка в сборе | 1 |
2.92M,2.4M,3.9M
|
|
| 4 | 31N6-95741 | Трубка в сборе | 1 |
2.0M AM
|
|
| 4 | 31N6-95770 | Трубка в сборе | 1 |
2.0M AM
|
|
| 5 | 31N6-95731 | Трубка в сборе | 1 |
2.92M,2.4M,3.9M
|
|
| 5 | 31N6-95751 | Трубка в сборе | 1 |
2.0M AM
|
|
| 5 | 31N6-95780 | Трубка в сборе | 1 |
2.0M AM
|
|
| 6 | P913-047033 | Шланг в сборе | 2 |
2.92M AM
|
|
| 6 | P913-047022 | Шланг в сборе | 2 |
2.0M 2.4M AM
|
|
| 6 | P913-047022 | Шланг в сборе | 2 |
2.4M AM
|
|
| 6 | P913-047064 | Шланг в сборе | 2 |
3.9M AM
|
|
| 6 | P913-047030 | Шланг в сборе | 2 |
2.0M AM
|
|
| 7 | P910-047165 | Шланг в сборе | 2 | ||
| 7 | P910-047119 | Шланг в сборе | 2 |
BM 5.68M
|
|
| 7 | P910-047112 | Шланг в сборе | 2 |
BM 5.68M
|
|
| 7 | P910-047109 | Шланг в сборе | 2 |
BM 5.20M
|
|
| 8 | P913-047024 | Шланг в сборе | 1 | ||
| 8 | 31N4-95760 | HOSE ASSY-Q/COUPLER | 1 | ||
| 9 | P930-042012 | Шланг в сборе | 1 |
