QUICK CLAMP CYLINDER экскаватора гусеничного Hyundai R210/220LC-7H
QUICK CLAMP CYLINDER экскаватора гусеничного Hyundai R210/220LC-7H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3456
Наименование:QUICK CLAMP CYLINDER
Версия:2006. 2.28 REV.6B

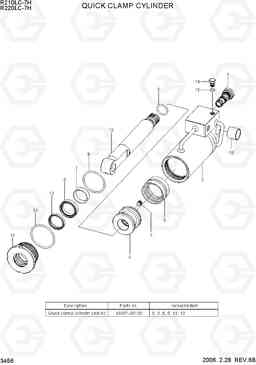

QUICK CLAMP CYLINDER R210/220LC-7H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | XKBP-00061 | цилиндр быстрого зажима | 1 | ||
| 1 | XKBP-00028 | Клапан обратный | 1 | ||
| 11 | XKBP-00072 | Крышка | 1 | ||
| 12 | XKBP-00073 | Кольцо | 1 | ||
| 13 | XKBP-00074 | Щуп | 1 | ||
| 14 | XKBP-00041 | Пробка (заглушка) | 1 | ||
| 15 | XKBP-00042 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | XKBP-00075 | Втулка | 1 | ||
| 2 | XKBP-00062 | Трубка | 1 | ||
| 3 | XKBP-00064 | Комплект винтов | 1 | ||
| 4 | XKBP-00065 | Поршень | 1 | ||
| 7 | XKBP-00068 | Втулка | 1 | ||
| 9 | XKBP-00070 | уплотнение штока | 1 | ||
| K | XKBP-00102 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| N | @ | NOT INDIVIDUALLY SUPPLIED | 1 | ||
| N10 | XKBP-00071 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N5 | XKBP-00066 | Уплотнение | 1 | ||
| N6 | XKBP-00067 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N8 | XKBP-00069 | Кольцо уплотнительное (О-кольцо) | 1 |
