ATTACH PIPING KIT(S & D/ACTING, BM 5.68) экскаватора гусеничного Hyundai R210/220LC-7H
ATTACH PIPING KIT(S & D/ACTING, BM 5.68) экскаватора гусеничного Hyundai R210/220LC-7H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3620
Наименование:ATTACH PIPING KIT(S & D/ACTING, BM 5.68)
Версия:2009. 8.13 REV.9H

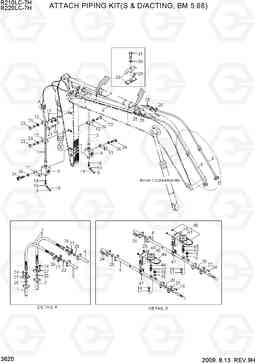

ATTACH PIPING KIT(S & D/ACTING, BM 5.68) R210/220LC-7H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT HYD PIPING KIT | 1 |
SEE 3600,10
|
|
| * | @ | S/ACT HYD PIPING KIT | 1 |
SEE 3700,10
|
|
| *-1 | @ | D/ACT PIPING KIT | 1 |
SEE 3600,10
|
|
| *-1 | @ | S/ACT PIPING KIT | 1 |
SEE 3700,10
|
|
| *-11 | @ | D/ACT MAIN PIPING KIT | 1 |
SEE 3635
|
|
| *-11 | @ | S/ACT MAIN PIPING KIT | 1 |
SEE 3725
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 3600,10
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 3700,10
|
|
| 1 | 31N6-92112 | Трубка в сборе | 1 |
ARM 2.92M-STD
|
|
| 1 | 31N6-92122 | Трубка в сборе | 1 |
ARM 2.00M
|
|
| 1 | 31N6-92132 | Трубка в сборе | 1 |
ARM 2.40M
|
|
| 1 | 31N6-92142 | Трубка в сборе | 1 |
ARM 3.90M
|
|
| 10 | X530-110005 | Штуцер | 2 | ||
| 11 | 31EG-91350 | Зажим запорный клапан | 2 | ||
| 12 | 31EG-91391 | Трубный зажим | 4 |
ARM 2.92M
|
|
| 12 | 31EG-91391 | Трубный зажим | 2 |
ARM 2.00M,2.40M
|
|
| 12 | 31EG-91391 | Трубный зажим | 6 |
ARM 3.90M
|
|
| 13 | 31EH-92090 | CLAMP-T | 2 |
ONLY ARM 3.90M
|
|
| 14 | P220-110205 | Заглушка | 2 | ||
| 15 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 16 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 17 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 19 | S621-021001 | О кольцо | 2 | ||
| 2 | 31N6-92152 | Трубка в сборе | 1 |
ARM 2.92M-STD
|
|
| 2 | 31N6-92162 | Трубка в сборе | 1 |
ARM 2.00M
|
|
| 2 | 31N6-92172 | Трубка в сборе | 1 |
ARM 2.40M
|
|
| 2 | 31N6-92181 | Трубка в сборе | 1 |
ARM 3.90M
|
|
| 20 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 21 | S017-120256 | Болт с шестигранной головкой (под шестигранник) | 4 |
ONLY ARM 3.90M
|
|
| 22 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 2.92M
|
|
| 22 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 2.00M,2.40M
|
|
| 22 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 12 |
ARM 3.90M
|
|
| 23 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | S019-100406 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 25 | S019-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 26 | S411-120006 | Шайба пружинная | 12 |
ARM 2.92M
|
|
| 26 | S411-120006 | Шайба пружинная | 8 |
ARM 2.00M,2.40M
|
|
| 26 | S411-120006 | Шайба пружинная | 20 |
ARM 3.90M
|
|
| 27 | P173-160104 | фланец гидрокси, сплит | 12 | ||
| 28 | 31N6-50310 | зажим в сборе | 2 | ||
| 29 | 31N5-50230 | Распорная трубка | 2 | ||
| 3 | 31N6-92191 | Трубка в сборе | 1 | ||
| 30 | S017-160756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S411-160006 | Шайба пружинная | 2 | ||
| 4 | 31N6-92211 | Трубка в сборе | 1 | ||
| 40 | 32E6-92040 | Гидроаккумулятор | 1 | ||
| 41 | 32E6-92050 | Гидроаккумулятор | 1 | ||
| 42 | 32E3-2020 | Фиттинг | 1 | ||
| 43 | 32E3-2021 | Фиттинг | 1 | ||
| 44 | P392-220000 | Шайба медная | 1 | ||
| 45 | P392-180000 | Шайба медная | 1 | ||
| 46 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 47 | S071-033430 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 49 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 5 | 31N6-92231 | Трубка в сборе | 1 | ||
| 50 | 31N6-91700 | Гидравлический аккумулятор | 1 | ||
| 6 | 31N6-92241 | Трубка в сборе | 1 | ||
| 7 | P703-166337 | Шланг в сборе | 2 |
ARM 2.92M,2.40M
|
|
| 7 | P703-166334 | Шланг в сборе | 2 |
ARM 2.00M
|
|
| 7 | P703-166339 | Шланг в сборе | 2 |
ARM 3.90M
|
|
| 8 | X710-100106 | крышка гидрокси, ORFS | 2 | ||
| 9 | 31N6-97010 | Клапан запорный (отсечной) | 2 | ||
| A | @ | ATTACH PIPING KIT | 1 |
BM 5.68M
|
