ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R210LC-9
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R210LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3540
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2014. 7.31 REV.14G

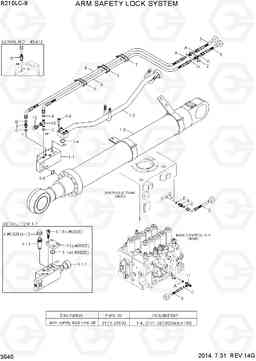

ARM SAFETY LOCK SYSTEM R210LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q6-52131 | ARM SAFETY LOCK CYL | 1 | ||
| 1 | 31Q6-56200 | ARM SAFETY LOCK CYL | 1 |
LONG REACH
|
|
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4190, *-1
|
|
| 1-1 | 31N6-90520 | Клапан | 1 | ||
| 1-1 | 31NA-91570 | Клапан | 1 | ||
| 1-1 | 31Q6-55030 | Клапан | 1 | ||
| 1-1 | 31Q6-55031 | Клапан | 1 | ||
| 1-11 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-11 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-12 | ZTAS-00002 | CAP | 1 | ||
| 1-13 | P184-162112 | фланец pluging | 1 | ||
| 1-14 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-15 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 1-16 | ZTAS-00005 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-16 | XKCH-00006 | Ремкомплект / комплект уплотнений | 1 |
NOT SHOWN
|
|
| 1-17 | DCP-002A | CAP | 1 | ||
| 1-2 | 31Y1-29520 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-29521 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-37080 | Трубка в сборе | 1 |
LONG REACH
|
|
| 1-6 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 10 | X511-104513 | Соединитель | 1 | ||
| 10 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
| 11 | X820-045151 | Тройник | 1 | ||
| 12 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 2 | 31Q6-90210 | termianl в сборе | 1 | ||
| 3 | P930-062063 | Шланг в сборе | 1 | ||
| 4 | P930-062102 | Шланг в сборе | 1 | ||
| 4 | P930-062152 | Шланг в сборе | 1 |
LONG REACH
|
|
| 5 | P910-042037 | Шланг в сборе | 1 | ||
| 6 | P930-042102 | Шланг в сборе | 1 | ||
| 6 | P930-042152 | Шланг в сборе | 1 |
LONG REACH
|
|
| 7 | 31L7-10200 | Зажим трубки | 3 | ||
| 7 | 31L7-10200 | Зажим трубки | 6 |
LONG REACH
|
|
| 8 | X500-110002 | Разъем | 1 | ||
| 9 | X500-110011 | Разъем | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| D | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K | 31Y1-29500 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
