Поворотный редуктор (тип 2, 3) экскаватора гусеничного Hyundai R210LC-9
Поворотный редуктор (тип 2, 3) экскаватора гусеничного Hyundai R210LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4115
Наименование:SWING MOTOR (TYPE 2, 3)
Версия:2014. 7.31 REV.14G

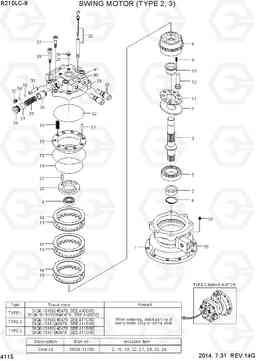

SWING MOTOR (TYPE 2, 3) R210LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 39Q6-10150 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
*-1, *-2, TYPE 2
|
|
| * | 39Q6-10151 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
*-1, *-2, TYPE 2
|
|
| * | 38Q6-10150 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
*-1, *-2, TYPE 3
|
|
| * | 38Q6-10151 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
*-1, *-2, TYPE 3
|
|
| *-1 | 39Q6-11100 | Поворотный редуктор (Гидромотор поворота платформы) | 1 |
TYPE 2
|
|
| *-1 | 38Q6-11100 | Поворотный редуктор (Гидромотор поворота платформы) | 1 |
TYPE 3
|
|
| *-1 | 38Q6-11101 | Поворотный редуктор (Гидромотор поворота платформы) | 1 |
TYPE 3
|
|
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4116
|
|
| *-A | 39Q6-11160 | Ремкомплект | 1 |
INCL *-B, *-C, 12
|
|
| *-B | 39Q6-11170 | Ремкомплект блока цилиндров | 1 |
INCL 8, 9
|
|
| *-C | 39Q6-11190 | Ремкомплект | 1 |
INCL 10, 11
|
|
| 1 | 39Q6-11110 | CASING | 1 | ||
| 13 | 39Q6-41360 | пластина трения | 4 | ||
| 13 | 39Q6-41361 | пластина трения | 4 | ||
| 14 | 39Q6-41370 | пластина разделяется | 4 | ||
| 15 | 39Q6-11250 | поршень парковка | 1 | ||
| 16 | 39Q6-11260 | SPRING-BRAKE | 26 | ||
| 17 | S471-800454 | Палец | 1 | ||
| 20 | 39Q6-11270 | Диск распределительный | 1 | ||
| 21 | S471-800254 | Палец | 2 | ||
| 23 | 39Q6-11280 | кожух клапана | 1 | ||
| 23 | 39Q6-11281 | CASING A-VALVE | 1 | ||
| 24 | 39Q6-11290 | Клапан обратный | 2 | ||
| 25 | 39Q6-11300 | Пружина обратного клапана | 2 | ||
| 26 | 39Q6-11670 | Пробка (заглушка) | 2 | ||
| 26 | 39Q6-11671 | Пробка (заглушка) | 2 | ||
| 28 | 39Q6-41750 | Пробка (заглушка) | 3 | ||
| 3 | 39Q6-11120 | Вал | 1 | ||
| 30 | 39Q6-11310 | relife в сборе клапана | 2 | ||
| 30 | 39Q6-11311 | предохранительный клапан в сборе | 2 | ||
| 31 | 39Q6-11420 | Клапан в сборе | 2 |
SB-F-2014-007.PDF
|
|
| 32 | 39Q6-11500 | Пробка (заглушка) | 2 | ||
| 35 | 39Q6-11510 | Время в сборе задержка клапан | 1 | ||
| 36 | 39Q6-11600 | датчик уровня | 1 | ||
| 36 | 39Q6-11601 | Датчик уровня в сборе | 1 | ||
| 37 | S109-180456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | S109-180556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | P220-430202 | Пробка (заглушка) | 1 | ||
| 4 | S601-040004 | Кольцо стопорное | 1 | ||
| 40 | 39Q6-11650 | NAME PLATE | 1 |
TYPE 2
|
|
| 40 | 39Q6-11652 | NAME PLATE | 1 |
TYPE 2
|
|
| 40 | 38Q6-11650 | NAME PLATE | 1 |
TYPE 3
|
|
| 40 | 38Q6-11652 | NAME PLATE | 1 |
TYPE 3
|
|
| 41 | 39Q6-41800 | RIVET | 2 | ||
| 5 | 39Q6-11130 | Подшипник роликовый | 1 | ||
| 6 | 39Q6-11140 | Подшипник роликовый игольчатый | 1 | ||
| 7 | 39Q6-11150 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| K | 39Q6-11700 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K18 | Y172-043004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | Y172-041004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K2 | 39Q6-11660 | Сальник | 1 | ||
| K22 | Y172-042004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K27 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K29 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K33 | S631-012004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K34 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N*-1 | 39Q6-11101 | Поворотный редуктор (Гидромотор поворота платформы) | 1 |
TYPE 2
|
|
| N10 | 39Q6-11200 | Шариковая направляющая | 1 | ||
| N11 | 39Q6-11210 | пластина держателя | 1 | ||
| N12 | 39Q6-11220 | Комплект поршней (поршень в сборе) | 9 | ||
| N8 | 39Q6-11180 | Блок цилиндров | 1 | ||
| N9 | 39Q6-41290 | Пружина | 9 |
