Гидронасос (основной насос) экскаватора гусеничного Hyundai R220LC-9S
Гидронасос (основной насос) экскаватора гусеничного Hyundai R220LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4010
Наименование:MAIN PUMP
Версия:

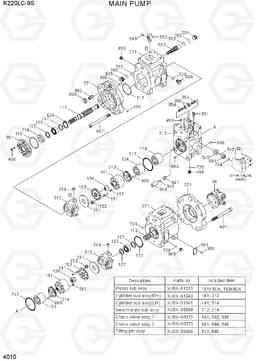

MAIN PUMP R220LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31Q6-10050 | Гидронасос (основной насос) | 1 |
*-1,*-2,*-3,*-4
|
|
| *-1 | @ | MAIN PUMP UNIT | 1 | ||
| *-2 | @ | REGULATOR ASSY | 2 |
SEE 4020
|
|
| *-3 | @ | PUMP-GEAR | 1 |
SEE 4030
|
|
| *-4 | @ | EPPR VALVE | 1 |
SEE 4040
|
|
| 111 | XJBN-00077 | Вал приводной (ведущий), передний | 1 | ||
| 113 | XJBN-00078 | Вал приводной (ведущий), задний | 1 | ||
| 114 | XJBN-00351 | связь сплайн | 1 | ||
| 123 | XJBN-00950 | Подшипник роликовый | 2 | ||
| 124 | XJBN-00786 | Подшипник роликовый игольчатый | 2 | ||
| 127 | XJBN-00081 | Кольцо уплотнительное | 4 | ||
| 153 | XJBN-00945 | Установочная пластина | 2 | ||
| 156 | XJBN-00083 | Втулка (сферическая) | 2 | ||
| 157 | XJBN-00084 | Пружина цилиндра | 18 | ||
| 211 | XJBN-00085 | плита обуви | 2 | ||
| 251 | XJBN-00086 | Опора | 2 | ||
| 261 | XJBN-00087 | Пыльник | 1 | ||
| 271 | XJBN-01034 | Насос | 2 | ||
| 312 | XJBN-00089 | Блок клапанов | 1 | ||
| 401 | XJBN-00090 | Винт шестигранник | 8 | ||
| 406 | XJBN-00355 | Винт шестигранник | 4 | ||
| 466 | XJBN-00030 | Пробка (заглушка) | 2 | ||
| 468 | XJBN-00031 | Пробка (заглушка) | 4 | ||
| 490 | XJBN-00032 | Пробка (заглушка) | 18 | ||
| 532 | XJBN-00955 | поршень сервопривода | 2 | ||
| 534 | XJBN-01037 | Стопор левый | 2 | ||
| 535 | XJBN-00093 | Стопор стальной | 2 | ||
| 702 | XJBN-00918 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 710 | XJBN-00095 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 717 | XJBN-00096 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 724 | XJBN-00361 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| 725 | XJBN-00045 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 728 | XJBN-00046 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 732 | XJBN-00912 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 774 | XJBN-01579 | OIL SEAL | 1 | ||
| 789 | XJBN-00099 | Кольцо | 2 | ||
| 792 | XJBN-00100 | RING-BACK UP | 2 | ||
| 806 | XJBN-00101 | Гайка | 2 | ||
| 808 | XJBN-00364 | Гайка | 2 | ||
| 824 | XJBN-00102 | Кольцо стопорное | 2 | ||
| 885 | XJBN-00103 | Золотник | 2 | ||
| 886 | XJBN-00054 | Палец | 4 | ||
| 901 | XJBN-00104 | Откидной (рым, с ушком, с петлей) болт (винт) | 2 | ||
| 953 | XJBN-00105 | Комплект винтов | 2 | ||
| 954 | XJBN-00106 | Комплект винтов | 2 | ||
| 981 | XJBN-00156 | NAME PLATE | 1 | ||
| 983 | XJBN-00455 | Палец | 2 | ||
| NS141 | XJBN-00067 | Блок цилиндров | 2 | ||
| NS151 | XJBN-01032 | Поршень | 18 | ||
| NS152 | XJBN-01214 | SHOE | 18 | ||
| NS212 | XJBN-00070 | Плита качающая (перекоса, диск наклонный) | 2 | ||
| NS214 | XJBN-00071 | втулка наклона | 2 | ||
| NS313 | XJBN-01035 | Пластина клапана (г) | 1 | ||
| NS314 | XJBN-01036 | Пластина клапана (L) | 1 | ||
| NS531 | XJBN-00358 | контактный наклона | 2 | ||
| NS541 | XJBN-00859 | SEAT | 4 | ||
| NS543 | XJBN-00860 | Стопор | 2 | ||
| NS544 | XJBN-00861 | Стопор | 2 | ||
| NS545 | XJBN-00038 | мяч сталь | 4 | ||
| NS548 | XJBN-00360 | контактный обратная | 2 | ||
| S | XJBN-01212 | Поршень (в сборе) | 2 |
SEE ILLUST
|
|
| S | XJBN-01040 | Гидроцилиндр в сборе | 1 |
SEE ILLUST
|
|
| S | XJBN-01041 | Цилиндр в сборе, левый | 1 |
SEE ILLUST
|
|
| S | XJBN-00069 | перекоса югу сборе | 2 |
SEE ILLUST
|
|
| S | XJBN-00072 | Клапан обратный, в сборе (1) | 2 |
SEE ILLUST
|
|
| S | XJBN-00075 | Клапан обратный, в сборе (2) | 2 |
SEE ILLUST
|
|
| S | XJBN-00366 | Палец | 2 |
SEE ILLUST
|
