Каталог запчастей
-
Hyundai
-
R220LC-9SH
- RH ELECTRIC
RH ELECTRIC экскаватора гусеничного Hyundai R220LC-9SH
RH ELECTRIC экскаватора гусеничного Hyundai R220LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:RH ELECTRIC
Версия:2014. 7.31 REV.14G

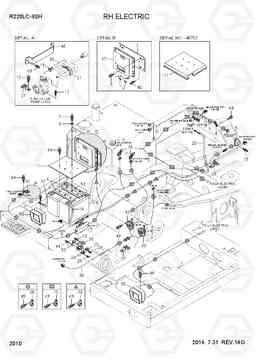

RH ELECTRIC R220LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21Q6-18300 | Электропроводка на раму | 1 |
CLUSTER TYPE 1
|
|
| 1 | 21Q6-18301 | Электропроводка на раму | 1 |
CLUSTER TYPE 1
|
|
| 1 | 21Q6-18302 | Электропроводка на раму | 1 |
CLUSTER TYPE 1
|
|
| 1 | 21Q6-18303 | Электропроводка на раму | 1 |
CLUSTER TYPE 1
|
|
| 1 | 21Q6-18304 | Электропроводка на раму | 1 |
CLUSTER TYPE 1
|
|
| 1 | 21Q6-16200 | Электропроводка на раму | 1 |
CLUSTER TYPE 2
|
|
| 1 | 21Q6-16201 | Электропроводка на раму | 1 |
CLUSTER TYPE 2
|
|
| 1-1 | 21EA-50550 | диод | 2 |
NOT SHOWN
|
|
| 1-2 | 21EA-50570 | диод fe3d | 1 |
NOT SHOWN
|
|
| 11 | 21Q6-60301 | COVER ASSY батарею | 1 | ||
| 11 | 21Q4-60300 | COVER ASSY батарею | 1 | ||
| 12 | S035-083026 | Болт | 6 | ||
| 13 | S035-081526 | Болт | 2 | ||
| 14 | S520-032000 | Зажим | 1 | ||
| 15 | 31L7-10200 | Зажим трубки | 10 |
CLUSTER TYPE 1
|
|
| 15 | 31L7-10200 | Зажим трубки | 10 |
CLUSTER TYPE 2
|
|
| 15 | 31L7-10200 | Зажим трубки | 11 |
CLUSTER TYPE 2
|
|
| 16 | 31L7-10230 | зажим | 3 | ||
| 17 | 21EC-40320 | Кабель | 1 | ||
| 17 | 21EM-11000 | Кабель | 1 | ||
| 19 | 21Q6-20520 | Кабель | 1 | ||
| 19 | 21E2-60140 | Кабель | 1 | ||
| 2 | 21Q6-14900 | плита MCU | 1 |
CLUSTER TYPE 1
|
|
| 2 | 21Q6-16310 | плита MCU | 1 |
CLUSTER TYPE 2
|
|
| 20 | 21EA-60611 | кабель (войлок ры стартер) | 1 | ||
| 20 | 21N6-21200 | кабель (войлок ры стартер) | 1 | ||
| 21 | 21E5-0003 | Реле батареи | 1 | ||
| 21 | 21QA-70010 | Реле батареи | 1 | ||
| 26 | 21Q8-22300 | выключатель цепи анода | 2 |
CLUSTER TYPE 1
|
|
| 26 | 21Q8-22300 | выключатель цепи анода | 2 |
CLUSTER TYPE 2
|
|
| 26 | 21Q6-14101 | Пластина | 1 |
CLUSTER TYPE 2
|
|
| 27 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 28 | 21M9-01171 | выключатель, 60а | 1 | ||
| 29 | S141-040206 | Винт с потайной головкой | 4 | ||
| 29 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 3 | S035-082026 | Болт | 4 |
CLUSTER TYPE 2
|
|
| 30 | 21Q6-21660 | сливной шланг | 1 | ||
| 30 | 21Q6-21680 | OUTLET HOSE | 1 | ||
| 31 | E127-3158 | Группа топливный насос | 1 | ||
| 32 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 33 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 35 | 25D1-10640 | Скоба (хомут) | 5 | ||
| 36 | 31L7-10190 | Зажим трубки | 21 | ||
| 37 | 25D1-10650 | Скоба (хомут) | 2 | ||
| 38 | 21Q8-16410 | Жгут проводов | 1 | ||
| 4 | 21N4-01130 | плита клип | 1 | ||
| 40 | S035-082526 | Болт | 4 | ||
| 45 | 21QB-20080 | плита зажим | 1 |
W/FUEL PUMP
|
|
| 47 | 21Q6-32190 | Контроллер (электронный блок управления двигателем, компьютер) | 1 |
CLUSTER TYPE 1
|
|
| 47 | 21Q6-32191 | Контроллер (электронный блок управления двигателем, компьютер) | 1 |
CLUSTER TYPE 1
|
|
| 47 | 21Q6-32192 | Контроллер (электронный блок управления двигателем, компьютер) | 1 |
CLUSTER TYPE 1
|
|
| 47 | 21Q6-32730 | Контроллер (электронный блок управления двигателем, компьютер) | 1 |
CLUSTER TYPE 2
|
|
| 47 | 21Q6-32731 | Контроллер (электронный блок управления двигателем, компьютер) | 1 |
CLUSTER TYPE 2
|
|
| 48 | S037-102526 | Болт | 2 | ||
| 49 | S037-122026 | Болт | 42 | ||
| 5 | 21E6-20270 | Батарея аккумуляторная | 2 | ||
| 50 | 21QB-60700 | Фара в сборе | 2 | ||
| 50-1 | S866-240650 | BULB-H3,65W | 2 |
NOT SHOWN
|
|
| 51 | 21Q6-01400 | Кабель | 1 |
NOT SHOWN
|
|
| 52 | 31L7-10210 | модули зажим для труб | 1 | ||
| 6 | 21Q4-60400 | бар батареи | 2 | ||
| 7 | S017-102656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 8 | S403-10500B | Плоская шайба | 2 | ||
| 9 | 21N4-46800 | зуммер назад | 1 |
