Гидробак экскаватора гусеничного Hyundai R220LC-9SH
Гидробак экскаватора гусеничного Hyundai R220LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:HYDRAULIC TANK
Версия:2014. 4.30 REV.14D

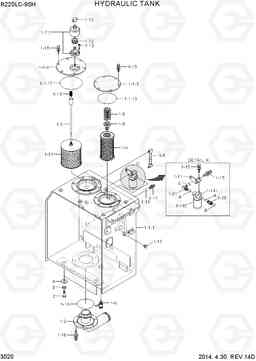

HYDRAULIC TANK R220LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | FUEL & HYD TANK ASSY | 1 | ||
| 1-1 | @ | FUEL & HYD TANK SUB | 1 | ||
| 1-1-1 | 31Q6-00520 | гидрокси-цистерны ва | 1 | ||
| 1-1-1 | 31Q6-00521 | HYD TANK WA | 1 | ||
| 1-1-11 | S632-170001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-1-12 | S632-220001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-1-3 | 31Q6-01330 | возвращения крышки | 1 | ||
| 1-1-4 | 31Q6-01290 | COVER ASSY всасывания | 1 | ||
| 1-10 | E131-0594 | Пружина | 1 | ||
| 1-11 | 31Q6-01160 | Кронштейн | 1 | ||
| 1-12 | P220-110103 | Заглушка | 4 | ||
| 1-13 | S109-060156 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-14 | 31N8-01350 | Фильтр сливной, гидравлики | 1 | ||
| 1-141 | 31N8-01370 | Головка фильтра сливного, гидравлики | 1 | ||
| 1-142 | 31N8-01360 | Элемент фильтра сливного, гидравлики | 1 | ||
| 1-15 | S037-102526 | Болт | 16 | ||
| 1-16 | S632-150001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-17 | 21EN-40100 | Отправитель температура | 1 | ||
| 1-18 | S037-103026 | Болт | 6 | ||
| 1-19 | 21EA-50260 | упаковка температура SW | 1 | ||
| 1-2 | 31Q6-01120 | ва всасывающий трубопровод | 1 | ||
| 1-20 | X500-110005 | Разъем | 1 | ||
| 1-21 | X520-110018 | Штуцер 90 orfs | 1 | ||
| 1-31 | E131-0214 | Муфта | 1 | ||
| 1-4 | 31Q6-01280 | Элемент фильтра возвратного, гидравлики | 1 | ||
| 1-5 | E131-0220 | Пружина | 1 | ||
| 1-6 | 31Q6-01360 | Выпускной клапан | 1 | ||
| 1-7 | 31EE-02100 | Сапун | 1 | ||
| 1-71 | PM102-0001R | BODY | 1 | ||
| 1-72 | 31EE-02110 | Муфта | 1 | ||
| 1-73 | XKCT-00001 | CAP-NUT | 1 | ||
| 1-8 | E131-0256 | перепускной клапан | 1 | ||
| 1-9 | E131-0473 | Уровнемер | 1 | ||
| 1-9 | 33Q6-02700 | GAUGE-LEVEL | 1 | ||
| 2 | S017-20050D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 91E6-60200-DA | Шайба | 2 | ||
| 4 | 31N8-01300 | Прокладка регулировочная | 2 | ||
| A | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| B | S621-021001 | О кольцо | 1 | ||
| C | S621-018001 | О кольцо | 1 |
