Гидроразводка двойная (гидросистема), комплект (CLUSTER TYPE 2) экскаватора гусеничного Hyundai R220LC-9SH
Гидроразводка двойная (гидросистема), комплект (CLUSTER TYPE 2) экскаватора гусеничного Hyundai R220LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3635

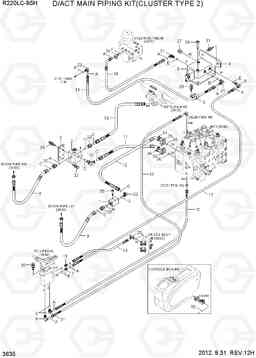

Наименование:D/ACT MAIN PIPING KIT(CLUSTER TYPE 2)
Версия:2012. 8.31 REV.12H
D/ACT MAIN PIPING KIT(CLUSTER TYPE 2) R220LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 36Q6-90410 | Гидроразводка двойная (гидросистема), комплект | 1 | ||
| 1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 10 | P913-163021 | Шланг в сборе | 1 | ||
| 11 | P953-166316 | Шланг в сборе | 1 | ||
| 12 | P983-166319 | Шланг в сборе | 1 | ||
| 13 | P910-042018 | Шланг в сборе | 1 | ||
| 14 | P910-042036 | Шланг в сборе | 1 | ||
| 15 | P910-042065 | Шланг в сборе | 1 | ||
| 16 | P910-042073 | Шланг в сборе | 1 | ||
| 17 | P910-042080 | Шланг в сборе | 1 | ||
| 18 | P930-042038 | Шланг в сборе | 1 | ||
| 19 | X500-110001 | Разъем | 1 | ||
| 2 | 31EM-91620 | Совместное 3 способ | 1 | ||
| 20 | X500-110021 | Разъем | 3 | ||
| 21 | X520-110001 | Штуцер 90 orfs | 3 | ||
| 22 | X520-110005 | Штуцер 90 orfs | 2 | ||
| 23 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 24 | X820-065251 | Тройник | 1 | ||
| 25 | X840-515151 | Переходник | 1 | ||
| 26 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 27 | P220-110102 | Заглушка | 1 | ||
| 28 | S035-083026 | Болт | 4 | ||
| 29 | S037-102026 | Болт | 1 | ||
| 3 | 31E9-95010 | кронштейн 3 способ совместного | 1 | ||
| 30 | S037-103026 | Болт | 2 | ||
| 31 | S037-122526 | Болт | 2 | ||
| 32 | S037-123526 | Болт | 2 | ||
| 33 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 34 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 35 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 36 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31Q6-90381 | Кронштейн золь клапана | 1 | ||
| 5 | 31Q6-91220 | Соленоид (электромагнитный клапан) | 1 | ||
| 5-1 | EDH0427V-HD | Соленоид (электромагнитная катушка) | 1 |
NOT SHOWN
|
|
| 50 | 21NB-00200 | Жгут доб | 1 |
BREAKER
|
|
| 6 | 31L7-10250 | Зажим трубки, Ins одного | 1 | ||
| 7 | 31N6-25060 | фильтр последний охранник | 1 | ||
| 8 | 31N6-25110 | Колено 90, долго | 2 | ||
| 9 | 31Q6-90480 | Рукав высокого давления (РВД) | 2 | ||
| 9 | 31Q6-90481 | Рукав высокого давления (РВД) | 2 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| C | S621-021001 | О кольцо | 5 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| G | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-038004 | Кольцо уплотнительное (О-кольцо) | 3 |
