Гидроцилиндр рукояти (BM 4.7 м, OPT) экскаватора гусеничного Hyundai R220LC-9SH

Гидроцилиндр рукояти (BM 4.7 м, OPT) экскаватора гусеничного Hyundai R220LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4215
Наименование:ARM CYLINDER(BM 4.7M, OPT)
Версия:2011.3.31 REV.11C

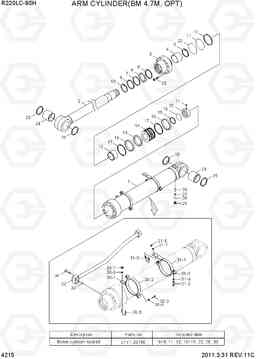

ARM CYLINDER(BM 4.7M, OPT) R220LC-9SH
4215 ARM CYLINDER(BM 4.7M, OPT) R220LC-9SH, Hyundai
Поз. Код Наименование Кол Прим.
* 31Q6-50400 Гидроцилиндр рукояти в сборе 1
*-1 31Y1-38020 ARM CYL SUB ASSY 1
1 31Y1-37940 Гильза цилиндра атригера 1
10 Y190-114000 Кольцо стопорное 1
13 31YC-28030 Кольцо 1
14 31Y1-28771 Поршень 1
2 31Y1-37970 Шток в сборе 1
20 31YC-68050 Гайка 1
21 S114-100164 Комплект винтов 1
23 S109-180854 Болт с шестигранной головкой (под шестигранник) 14
24 61Q6-97230 Втулка поршневого пальца 2
24 61QH-73030 Втулка поршневого пальца 2
25 Y020-080000 Пыльник 4
26 31YC-2A070 Клапан обратный 1
27 31YC-99071 винтовая пружина 1
29 P220-110103 Заглушка 1
3 31Y1-28741 Сальник 1
30 31Y1-29170 группа в сборе R 1
30-1 31Y1-29180 Хомут 1
30-2 31Y1-29190 Хомут 1
30-3 S015-120452 Болт с шестигранной головкой (под шестигранник) 2
30-4 S411-120002 Шайба пружинная 2
30-5 S071-023430 U-образный болт (скоба, П образный) / хомут 1
30-6 S201-101002 Гайка 2
30-7 S411-100002 Шайба пружинная 2
31 31Y1-37990 группа в сборе б 1
31-1 31Y1-29210 Хомут 1
31-2 31Y1-29190 Хомут 1
31-3 S015-120452 Болт с шестигранной головкой (под шестигранник) 4
31-4 S411-120002 Шайба пружинная 4
31-5 S071-023430 U-образный болт (скоба, П образный) / хомут 2
31-6 S201-101002 Гайка 4
31-7 S411-100002 Шайба пружинная 4
32 31Y1-38010 Трубка в сборе - R 1
34 S107-120554 Болт 4
4 S732-100040 Втулка 1
5 Y191-107000 Кольцо стопорное 1
k 31Y1-28790 Ремкомплект / комплект уплотнений (ремкомплект) 1
SEE ILLUST
K11 S631-130004 Кольцо уплотнительное (О-кольцо) 1
K12 31YC-CP130 Кольцо 1
K15 Y420-140002 Уплотнение 1
K16 Y310-140103 Кольцо изнашиваемое 2
K17 Y440-140202 Пыльник 2
K18 S632-075004 Кольцо уплотнительное (О-кольцо) 1
K19 S642-075003 Кольцо 2
K22 S632-140004 Кольцо уплотнительное (О-кольцо) 1
K28 S631-014004 Кольцо уплотнительное (О-кольцо) 1
K33 Y171-024004 Кольцо уплотнительное (О-кольцо) 1
K6 Y220-100013 уплотнение штока 1
K7 Y180-100020 Кольцо 1
K8 Y240-100012 Кольцевой буфер 1
K9 Y110-100011 стеклоочиститель пыли 2
