PILOT HYDRAULIC PIPING(CONTROL 1) экскаватора гусеничного Hyundai R210NLC-7
PILOT HYDRAULIC PIPING(CONTROL 1) экскаватора гусеничного Hyundai R210NLC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3200
Наименование:PILOT HYDRAULIC PIPING(CONTROL 1)
Версия:2007. 4.30 REV.7D

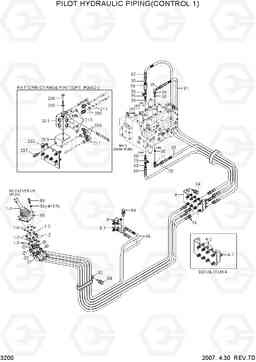

PILOT HYDRAULIC PIPING(CONTROL 1) R210NLC-7

Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 31N6-20200 | RCV SUB ASSY-LH | 1 |
WITH FITTING
|
|
1 | 31N6-25200 | RCV SUB ASSY-LH | 1 |
WITH FITTING
|
|
1-1 | @ | RCV LEVER | 1 |
SEE 4120
|
|
1-2 | P010-110002 | Соединитель | 5 | ||
1-2 | X500-110001 | Разъем | 5 | ||
1-3 | 31EK-20100 | FILTER-LAST GUARD | 1 | ||
1-3 | 31N6-25060 | фильтр последний охранник | 1 | ||
1-4 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
1-5 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
11 | P010-110013 | Соединитель | 1 | ||
11 | X500-110013 | Разъем | 1 | ||
20 | P020-110012 | Колено 90 | 1 | ||
20 | X520-110012 | Штуцер 90 orfs | 1 | ||
200 | 31N6-26100 | PATTERN CHANGER KIT | 1 |
OPT, PATT VALVE
|
|
201 | 31N6-22050 | Селектор ВВЛ многомодового | 1 |
OPT, PATT VALVE
|
|
202 | 31N6-26110 | TERMINAL ASSY | 1 |
OPT, PATT VALVE
|
|
203 | 31N9-22120 | BRACKET WA | 1 |
OPT, PATT VALVE
|
|
205 | X500-110001 | Разъем | 2 |
OPT, PATT VALVE
|
|
206 | X520-110001 | Штуцер 90 orfs | 2 |
OPT, PATT VALVE
|
|
207 | S037-102526 | Болт | 2 |
OPT, PATT VALVE
|
|
208 | S015-080806 | Болт с шестигранной головкой (под шестигранник) | 2 |
OPT, PATT VALVE
|
|
209 | S411-080006 | Шайба пружинная | 2 |
OPT, PATT VALVE
|
|
210 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 |
OPT, PATT VALVE
|
|
211 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 |
OPT, PATT VALVE
|
|
23 | P320-060404 | TEE-RUN TYPE | 1 | ||
23 | X820-065151 | Тройник | 1 | ||
30 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
34 | S403-062006 | Плоская шайба | 4 | ||
35 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
36 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
4 | 31N6-22011 | TERMINAL ASSY | 1 | ||
4 | 31N6-25010 | Терминал в сборе | 1 | ||
4-1 | 31EK-20310 | SHUTTLE-5 PORT | 1 | ||
4-1 | 31N6-25030 | Трансфер 5 порт | 1 | ||
4-1-1 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 5 |
NOT SHOWN
|
|
4-2 | 31E4-3033 | CONNECTOR-2NUT | 6 | ||
4-2 | X540-120001 | Разъем ORFS | 6 | ||
4-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 |
NOT SHOWN
|
|
5 | 31N6-22022 | Распределитель | 1 | ||
5 | 31N4-22021 | Распределитель | 1 | ||
5 | 31N6-25100 | Распределитель | 1 | ||
5-1 | 31ER-20031 | TEE-CROSS | 1 | ||
5-1 | 31N6-25040 | перекрестного типа перегородка | 2 | ||
5-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 |
NOT SHOWN
|
|
60 | P400-042024 | Шланг в сборе | 2 | ||
60 | X400-042024 | Шланг в сборе | 2 | ||
61 | P400-042030 | Шланг в сборе | 1 | ||
61 | X400-042030 | Шалнг | 1 | ||
62 | P400-042034 | Шланг в сборе | 1 | ||
62 | X400-042034 | Шланг в сборе | 1 | ||
66 | P850-042026 | шланг в сборе син 0x45 | 2 | ||
66 | X410-042026 | Шалнг | 2 | ||
74 | P850-042036 | шланг в сборе син 0x45 | 4 | ||
74 | P850-042040 | шланг в сборе син 0x45 | 4 | ||
74 | X410-042040 | Шалнг | 4 | ||
83 | S175-060256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
83 | S035-063046 | Болт | 4 | ||
84 | S037-102022 | Болт | 5 | ||
84 | S037-102026 | Болт | 5 | ||
93 | 31E7-0312 | Зажим | 1 | ||
95 | 31M6-51061 | Шайба | 1 | ||
96 | 31N6-22030 | TEE-SWIVEL NUT | 1 | ||
96 | X840-525151 | Переходник | 1 | ||
98 | 31N6-22120 | VALVE-SHOCKLESS | 1 | ||
98 | 31N6-22350 | клапан безударного | 1 |
