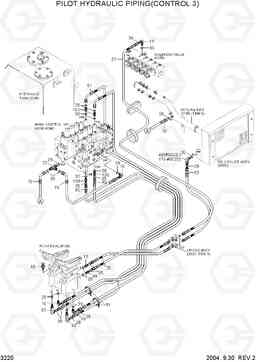

PILOT HYDRAULIC PIPING(CONTROL 3) экскаватора гусеничного Hyundai R210NLC-7

Код подсистемы:3220

Наименование:PILOT HYDRAULIC PIPING(CONTROL 3)

Версия:2004. 9.30 REV.2

PILOT HYDRAULIC PIPING(CONTROL 3) R210NLC-7

Поз.	Код	Наименование	Кол	Прим.
10	P010-110002	Соединитель	1
10	X500-110001	Разъем	1
100	31N6-22150	VALVE-SHOCKLESS	4
100	31N6-22340	VALVE-SHOCKLESS	4
16	P020-110001	Колено 90	3
16	X520-110001	Штуцер 90 orfs	3
17	P020-110002	Колено 90	2
17	P020-110002	Колено 90	1
17	X520-110002	Штуцер 90 orfs	1
22	P320-040404	TEE-RUN TYPE	1
22	X820-045151	Тройник	1
29	S631-011004	Кольцо уплотнительное (О-кольцо)	8
30	S631-014004	Кольцо уплотнительное (О-кольцо)	6
35	S621-011001	Кольцо уплотнительное (О-кольцо)	15
36	S621-012001	Кольцо уплотнительное (О-кольцо)	1
40	P020-110011	Колено 90	1
40	X520-110011	Штуцер 90 orfs	1
52	P400-062022	Шланг в сборе	1
52	P400-062028	Шланг в сборе	1
52	X400-062028	Шалнг	1
57	P400-062054	Шланг в сборе	1
57	P400-062060	Шланг в сборе	1
57	X400-062060	Шалнг	1
70	P420-042010	Шланг в сборе	2
70	X420-042010	Шланг в сборе	2
77	P400-042024	Шланг в сборе	2
77	P400-042019	Шланг в сборе	2
77	X400-042019	Шланг в сборе	2
81	S551-050203	Зажим	10
85	S017-100306	Болт с шестигранной головкой (под шестигранник)	4
85	S037-102526	Болт	4
90	P400-042062	Шланг в сборе	2
90	X400-042062	Шланг в сборе	2
91	P420-042072	Шланг в сборе	2
91	X420-042072	Шланг в сборе	2
92	E131-0603	Колено 90	2
92	31N6-25110	Колено 90, долго	2
99	31EK-20100	FILTER-LAST GUARD	1
99	31N6-25060	фильтр последний охранник	1
