ATTACH PIPING KIT(ADJUST BOOM) экскаватора гусеничного Hyundai R210NLC-7
ATTACH PIPING KIT(ADJUST BOOM) экскаватора гусеничного Hyundai R210NLC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3621
Наименование:ATTACH PIPING KIT(ADJUST BOOM)
Версия:2005. 6.30 REV.5F

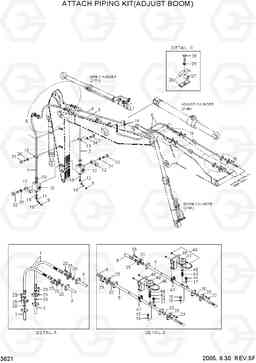

ATTACH PIPING KIT(ADJUST BOOM) R210NLC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT HYD PIPING KIT | 1 |
SEE 3600,10
|
|
| *-1 | @ | D/ACT PIPING KIT | 1 |
SEE 3600,10
|
|
| *-11 | @ | D/ACT MAIN PIPING KIT | 1 |
SEE 3630
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 3600,10
|
|
| 1 | 31N6-92121 | Трубка в сборе | 1 |
ARM 2.0M
|
|
| 1 | 31N6-92122 | Трубка в сборе | 1 |
ARM 2.0M
|
|
| 1 | 31N6-92131 | Трубка в сборе | 1 |
ARM 2.4M
|
|
| 1 | 31N6-92132 | Трубка в сборе | 1 |
ARM 2.4M
|
|
| 10 | 31EK-93040 | Клапан запорный (отсечной) | 2 | ||
| 10 | 31N6-97010 | Клапан запорный (отсечной) | 2 | ||
| 11 | X530-110005 | Штуцер | 2 | ||
| 12 | 31EG-91350 | Зажим запорный клапан | 2 | ||
| 13 | 31EG-91391 | Трубный зажим | 2 | ||
| 14 | P220-110205 | Заглушка | 2 | ||
| 15 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 16 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 17 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 19 | S621-021001 | О кольцо | 4 | ||
| 2 | 31N6-92161 | Трубка в сборе | 1 |
ARM 2.0M
|
|
| 2 | 31N6-92162 | Трубка в сборе | 1 |
ARM 2.0M
|
|
| 2 | 31N6-92171 | Трубка в сборе | 1 |
ARM 2.4M
|
|
| 2 | 31N6-92172 | Трубка в сборе | 1 |
ARM 2.4M
|
|
| 20 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 21 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 24 | S411-120006 | Шайба пружинная | 12 | ||
| 25 | P173-160104 | фланец гидрокси, сплит | 16 | ||
| 26 | 31N6-50310 | зажим в сборе | 2 | ||
| 27 | 31N5-50230 | Распорная трубка | 2 | ||
| 28 | S017-160756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S411-160006 | Шайба пружинная | 2 | ||
| 3 | 31N6-53350 | Трубка в сборе | 1 | ||
| 4 | 31N6-53160 | Трубка в сборе | 1 | ||
| 40 | 32E6-92040 | Гидроаккумулятор | 1 | ||
| 41 | 32E6-92050 | Гидроаккумулятор | 1 | ||
| 42 | 32E3-2021 | Фиттинг | 1 | ||
| 43 | 32E3-2020 | Фиттинг | 1 | ||
| 44 | P392-220000 | Шайба медная | 1 | ||
| 45 | S392-180000 | Прокладка | 1 | ||
| 46 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 47 | S071-033430 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 49 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 5 | 31N6-53361 | Трубка в сборе | 1 | ||
| 50 | 31N6-91700 | Гидравлический аккумулятор | 1 | ||
| 6 | 31N6-53371 | Трубка в сборе | 1 | ||
| 7 | P703-166334 | Шланг в сборе | 2 | ||
| 8 | P940-166321 | Шланг в сборе | 2 | ||
| 9 | X710-100106 | крышка гидрокси, ORFS | 2 |
