Поворотный редуктор (Гидромотор поворота платформы, #0105-) экскаватора гусеничного Hyundai R210NLC-7
Поворотный редуктор (Гидромотор поворота платформы, #0105-) экскаватора гусеничного Hyundai R210NLC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4101

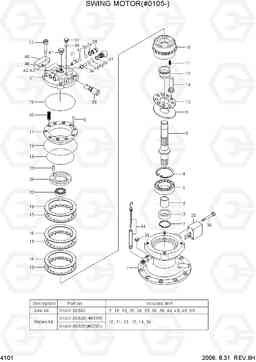

Наименование:SWING MOTOR(#0105-)
Версия:2006. 8.31 REV.6H
SWING MOTOR(#0105-) R210NLC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| *-1 | 31N6-10210 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-1 | 31N6-10210 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-1 | 31N6-10210 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4111
|
|
| 1 | XKAY-00520 | BODY | 1 | ||
| 1 | XKAY-00637 | BODY | 1 | ||
| 10 | XKAY-00530 | Блок цилиндров | 1 | ||
| 10 | XKAY-00633 | Блок цилиндров | 1 | ||
| 11 | XKAY-00531 | Пружина | 9 | ||
| 12 | XKAY-00533 | Шариковая направляющая | 1 | ||
| 13 | XKAY-00534 | Установочная пластина | 1 | ||
| 15 | XKAY-00537 | пластина трения | 3 | ||
| 16 | XKAY-00538 | Пластина | 3 | ||
| 17 | XKAY-00539 | Поршень тормозного цилиндра | 1 | ||
| 17 | XKAY-00631 | Поршень тормозного цилиндра | 1 | ||
| 17 | XKAY-00632 | Поршень тормозного цилиндра | 1 | ||
| 20 | XKAY-00541 | Пружина | 20 | ||
| 21 | XKAY-00542 | COVER-REAR | 1 | ||
| 21 | XKAY-00630 | крышка багажного | 1 | ||
| 22 | XKAY-00543 | Подшипник роликовый игольчатый | 1 | ||
| 23 | XKAY-00382 | Палец | 2 | ||
| 24 | XKAY-00544 | Диск распределительный | 1 | ||
| 27 | XKAY-00546 | Болт барашек | 4 | ||
| 28 | XKAY-00309 | Пробка (заглушка) | 2 | ||
| 3 | XKAY-00522 | Подшипник роликовый | 1 | ||
| 31 | XKAY-00311 | Пружина | 2 | ||
| 32 | XKAY-00312 | CHECK | 2 | ||
| 33 | XKAY-00313 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 34 | XKAY-00314 | безопорная ВВЛ сборе | 2 | ||
| 35 | XKAY-00315 | Время в сборе задержка клапан | 1 | ||
| 36 | XKAY-00149 | Болт барашек | 3 | ||
| 37 | XKAY-00316 | Пробка (заглушка) | 1 | ||
| 39 | XKAY-00140 | Пробка (заглушка) | 1 | ||
| 4 | XKAY-00523 | Кольцо стопорное | 1 | ||
| 41 | XKAY-00548 | Пробка (заглушка) | 1 | ||
| 43 | XKAY-00277 | RIVET | 2 | ||
| 44 | XKAY-01986 | Уровнемер | 1 | ||
| 45 | XKAY-00551 | Фланец | 1 | ||
| 47 | XKAY-00322 | Пробка (заглушка) | 2 | ||
| 5 | XKAY-00524 | Вал | 1 | ||
| 6 | XKAY-00525 | Втулка | 1 | ||
| 7 | XKAY-00526 | кольцо остановка | 1 | ||
| 8 | XKAY-00286 | Палец | 1 | ||
| 8 | XKAY-00625 | Палец | 1 | ||
| 9 | XKAY-00527 | плита обуви | 1 | ||
| A | XKAY-00528 | Ремкомплект | 1 |
SEE ILLUST
|
|
| A | XKAY-00635 | Ремкомплект | 1 |
SEE ILLUST
|
|
| A-A | XKAY-00529 | Ремкомплект блока цилиндров | 1 | ||
| A-A | XKAY-00634 | Ремкомплект блока цилиндров | 1 | ||
| A-B | XKAY-00532 | Ремкомплект | 1 | ||
| A-C | XKAY-00535 | Ремкоплект поршня | 1 | ||
| K | XKAY-00553 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K18 | XKAY-00468 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | XKAY-00540 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKAY-00521 | Сальник | 1 | ||
| K29 | XKAY-00547 | Кольцо | 2 | ||
| K30 | XKAY-00310 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K38 | XKAY-00151 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K46 | XKAY-00552 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K48 | XKAY-00324 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K49 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K50 | XKAY-00248 | Кольцо | 2 | ||
| N* | @ | SWING MOTOR ASSY | 1 | ||
| N14 | XKAY-00536 | Комплект поршней (поршень в сборе) | 9 | ||
| N42 | XKAY-00549 | NAME PLATE | 1 |
