UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R210NLC-9
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R210NLC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2014. 2.28 REV.14B

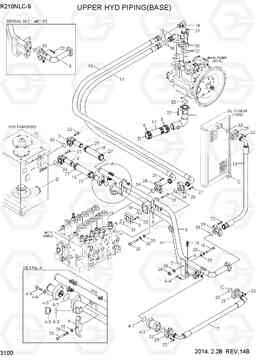

UPPER HYD PIPING(BASE) R210NLC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q6-14040 | ва всасывающий трубопровод | 1 | ||
| 10 | 31Q6-13100 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31Q6-13101 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31Q6-15800 | HOSE ASSY(HI-GRADE) | 1 | ||
| 11 | 31Q6-13130 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31Q6-13131 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31Q6-15810 | HOSE ASSY(HI-GRADE) | 1 | ||
| 12 | 31Q6-13140 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31Q7-11191 | Шланг в сборе | 1 | ||
| 14 | 31N6-15200 | Колено фланцевое | 1 | ||
| 15 | 31N6-13331 | Трубка в сборе | 1 | ||
| 16 | 31N8-13080 | Рукав высокого давления (РВД) | 2 | ||
| 17 | P760-102030 | Рукав высокого давления (РВД) | 1 | ||
| 17 | P760-102032 | Шланг резиновый низкой | 1 | ||
| 18 | S017-120956 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 19 | S037-123026 | Болт | 2 | ||
| 2 | 31Q6-11021 | Трубка | 2 | ||
| 20 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 22 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 36 | ||
| 22 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 23 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | S205-12100B | Гайка | 1 | ||
| 25 | S403-12200B | Плоская шайба | 4 | ||
| 26 | S411-120006 | Шайба пружинная | 3 | ||
| 27 | S572-640006 | Зажим | 8 | ||
| 27 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 28 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 29 | P173-240107 | фланец гидрокси, сплит | 8 | ||
| 3 | 31Q6-11030 | Фланец | 1 | ||
| 30 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 31 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 32 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 33 | Y172-003004 | О кольцо | 7 | ||
| 34 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | S621-018001 | О кольцо | 2 | ||
| 4 | 31Q6-14031 | трубы югу сборе возврат | 1 | ||
| 4-1 | 31Q6-13041 | Трубка в сборе | 1 | ||
| 4-1 | 31Q6-13042 | Трубка в сборе | 1 | ||
| 4-2 | 31Q6-11110 | проверить обратный клапан | 1 |
1.5K
|
|
| 4-3 | 31ER-11121 | Клапан обратный | 1 |
3.0K
|
|
| 4-4 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4-6 | S403-12200B | Плоская шайба | 2 | ||
| 4-7 | Y172-003004 | О кольцо | 2 | ||
| 4-8 | S621-021001 | О кольцо | 1 | ||
| 4-9 | X710-100106 | крышка гидрокси, ORFS | 1 | ||
| 5 | 31Q6-14021 | ва в обратном трубопроводе | 1 | ||
| 5 | 31Q6-14021 | ва в обратном трубопроводе | 1 | ||
| 6 | 31Q7-11201 | ва в обратном трубопроводе | 1 | ||
| 7 | 31Q6-11152 | Кронштейн | 1 | ||
| 8 | 31N6-11190 | Зажим | 4 | ||
| 8 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 9 | 31Q6-11140 | Трубный зажим | 3 |
