UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R210NLC-9

Код подсистемы:3120

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:

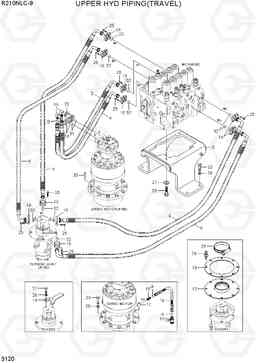

UPPER HYD PIPING(TRAVEL) R210NLC-9

Поз.	Код	Наименование	Кол	Прим.
10	31Q6-12430	сливной шланг в сборе	1
11	31Q9-11600	Выпускной клапан	1
12	31N1-40941	резиновая т / совместное	1
13	31N1-40951	Крышка Т / совместное	1
14	31N1-40961	Кронштейн т / совместное	1
15	X500-430003	Разъем	1
16	31N8-11312	Колено 90	2
17	31E4-3039	Палец для зуба ковша	1
18	P173-120102	фланец гидрокси, сплит	4
19	P173-160104	фланец гидрокси, сплит	20
20	S017-120356	Болт с шестигранной головкой (под шестигранник)	3
21	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
22	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
23	S017-20075D	Болт с шестигранной головкой (под шестигранник)	11
24	S037-102026	Болт	8
25	S109-100306	Болт с шестигранной головкой (под шестигранник)	48
26	S411-140006	Шайба пружинная	3
27	S441-12000B	Шайба	3
28	S441-200006	Шайба	15
29	S520-130000	Зажим	1
3	31Q6-13460	BRACKET-MCV MTG	1
30	S981-202500	Пробка (заглушка)	2
31	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
32	Y171-024004	Кольцо уплотнительное (О-кольцо)	10
4	31Q6-13161	Рукав высокого давления (РВД)	1
5	31Q6-13170	Рукав высокого давления (РВД)	1
6	31Q6-14110	Рукав высокого давления (РВД)	1
7	31Q6-14120	Рукав высокого давления (РВД)	1
8	31Q6-14131	Рукав высокого давления (РВД)	1
9	31Q6-14140	Рукав высокого давления (РВД)	1
A	S621-012001	Кольцо уплотнительное (О-кольцо)	2
B	S621-018001	О кольцо	2
