Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R210NLC-9

Код подсистемы:4152

Наименование:TRAVEL REDUCTION GEAR (TYPE 1)

Версия:2014. 7.31 REV.14G

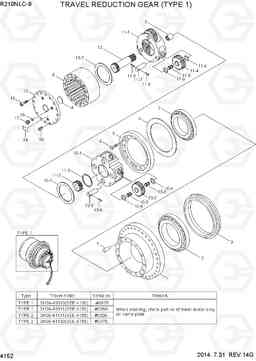

TRAVEL REDUCTION GEAR (TYPE 1) R210NLC-9

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	AR
*	@	TRAVEL MOTOR ASSY	1	SEE 4150
*	@	TRAVEL MOTOR ASSY	1	SEE 4150
*-2	31Q6-40020	Редуктор хода	1
*-2	31Q6-40021	Редуктор хода	1
*-2	31Q6-40022	Гидромотор редуктора хода	1
10	XKAQ-00226	Водило в сборе 2 (вторая передача)	1
10-1	XKAQ-00227	Водило (планетарной передачи)	1
10-2	XKAQ-00228	Шестерня планетарная (сателлит) 2	4
10-3	XKAQ-00229	игольчатый подшипник 2	8
10-4	XKAQ-00230	Шайба упорная	8
10-5	XKAQ-00231	Палец	4
10-6	XKAQ-00232	Палец	4
10-7	XKAQ-00208	Кольцо упорное	2
11	XKAQ-00653	Водило в сборе 1 (первая передача)	1
11-1	XKAQ-00234	CARRIER 1	1
11-2	XKAQ-00235	Солнечная (центральная / планетарная) шестерня №2	1
11-3	XKAQ-00236	Кольцо	1
11-4	XKAQ-00237	Шестерня планетарная (сателлит) 1	3
11-5	XKAQ-00238	bearng иглы 1	3
11-6	XKAQ-00657	Шайба упорная	6
11-7	XKAQ-00240	Палец стальной	3
11-8	XKAQ-00241	Палец	3
11-9	XKAQ-00655	Палец	1
12	XKAQ-00402	Солнечная (центральная / планетарная) шестерня №1	1
12	XKAQ-00795	Солнечная (центральная / планетарная) шестерня №1	1
13	XKAQ-00243	Крышка	1
14	XKAQ-00214	Шайба упорная / Прокладка	1
15	XKAQ-00244	Болт с шестигранной головкой (под шестигранник)	20
16	XKAQ-00245	Винт шестигранник (торцевой ключ)	2
17	XKAQ-00246	вилка гидравлическая	3
18	XKAQ-00247	Кольцо уплотнительное (О-кольцо)	3
19	XKAQ-00248	NAME PLATE	1
19	XKAQ-00990	NAME PLATE	1
2	XKAQ-00218	Подшипник, главный	2
2	XKAQ-00986	Подшипник, главный	2
3	XKAQ-00219	Плавающее уплотнение (сальник)	1
4	XKAQ-00220	Прокладка	1
5	XKAQ-00221	Тарелка клапана	1
6	XKAQ-00222	Болт с шестигранной головкой (под шестигранник)	12
7	XKAQ-00223	Палец	2
8	XKAQ-00224	Шестерня коронная (кольцевая, планетарная)	1
9	XKAQ-00225	Муфта соединительная	1
9	39Q6-42170	Муфта соединительная	1
N1	XKAQ-00217	Картер (корпус)	1
