RH ELECTRIC экскаватора колесного Hyundai R210W-9
RH ELECTRIC экскаватора колесного Hyundai R210W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:RH ELECTRIC
Версия:2014. 4.30 REV.14D

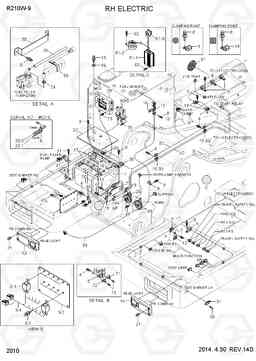

RH ELECTRIC R210W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21E6-20270 | Батарея аккумуляторная | 2 | ||
| 11 | S035-083026 | Болт | 4 | ||
| 12 | 25D1-10640 | Скоба (хомут) | 2 | ||
| 13 | 21Q4-10360 | Блок фара (правая) | 1 | ||
| 13-1 | 21Q4-16210 | Лампа головное устройство | 1 |
NOT SHOWN
|
|
| 13-2 | 21Q4-16240 | CASE-HEAD LAMP | 1 |
NOT SHOWN
|
|
| 13-3 | 21Q4-16220 | лампа должность мигалкой | 1 |
NOT SHOWN
|
|
| 14 | 21Q4-10350 | Лампа голова и позиция, LH | 1 | ||
| 14-1 | 21Q4-16210 | Лампа головное устройство | 1 |
NOT SHOWN
|
|
| 14-2 | 21Q4-16230 | Дело головная лампа | 1 |
NOT SHOWN
|
|
| 14-3 | 21Q4-16220 | лампа должность мигалкой | 1 |
NOT SHOWN
|
|
| 15 | S017-102656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | S403-10500B | Плоская шайба | 2 | ||
| 17 | 21Q4-60400 | бар батареи | 2 | ||
| 18 | 21N4-01400 | Кабель | 1 | ||
| 19 | 31L7-10200 | Зажим трубки | 12 | ||
| 20 | 21Q6-12400 | кабель (сланец (+) реле) | 1 | ||
| 21 | S131-053016 | SCREW-W/WASHER | 8 | ||
| 22-1 | 21N4-01311 | ссылка легкоплавкие (30а) | 1 | ||
| 22-2 | 21N4-01320 | ссылка легкоплавкие (0.5) | 1 | ||
| 23 | S035-082526 | Болт | 4 | ||
| 24 | S520-032000 | Зажим | 1 | ||
| 25 | 21Q6-21700 | сливной шланг | 2 | ||
| 27 | 21Q4-60300 | COVER ASSY батарею | 1 | ||
| 28 | 25D1-10660 | Скоба (хомут) 3 | 1 | ||
| 29 | 21Q6-32202 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 29 | 21Q6-32203 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 29 | 21Q6-32204 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 3 | 21Q6-20440 | Реле в сборе | 1 | ||
| 3 | 21Q6-20441 | Реле в сборе | 1 | ||
| 3-1 | 21E4-0011 | Реле 4P | 10 | ||
| 3-1 | 22FV-24110 | Реле | 10 | ||
| 3-2 | 21Q6-20430 | Релейная плата ва | 1 | ||
| 3-3 | S132-061046 | SCREW-W/WASHER | 10 | ||
| 3-4 | 21Q6-11160 | Жгут плата реле | 1 | ||
| 3-4 | 21Q6-11161 | Жгут плата реле | 1 | ||
| 30 | 31L7-10230 | зажим | 5 | ||
| 31 | 21Q4-20200 | Лампа бокового габаритного | 2 | ||
| 32 | 21Q6-50109 | Электропроводка на раму | 1 | ||
| 32 | 21Q6-50110 | Электропроводка на раму | 1 | ||
| 32 | 21Q6-50402 | Электропроводка на раму | 1 |
OPT,PROPORTIONAL
|
|
| 35 | 21QB-20080 | плита зажим | 1 | ||
| 37 | 25D1-10650 | Скоба (хомут) | 3 | ||
| 38 | 21N4-01130 | плита клип | 4 | ||
| 39 | S131-031416 | SCREW-W/WASHER | 4 | ||
| 4 | S037-102026 | Болт | 10 | ||
| 40 | 21EC-40320 | Кабель | 1 | ||
| 42 | 21N6-21210 | кабель (реле стартера) | 1 | ||
| 43 | S035-081526 | Болт | 4 | ||
| 44 | 21Q8-10060 | Звуковой сигнал | 1 | ||
| 44 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 45 | 21Q8-10050 | Звуковой сигнал | 1 | ||
| 45 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 5 | 21N4-01140 | плита клип | 1 |
R210W-9
|
|
| 5 | 21Q6-14101 | Пластина | 1 | ||
| 51 | 21EK-10150 | Светоотражатель (отражатель) боковой | 2 | ||
| 58 | E127-3158 | Группа топливный насос | 1 | ||
| 59 | 21Q6-11150 | Жгут проводов | 1 |
R210W-9
|
|
| 7 | 21E5-0003 | Реле батареи | 1 | ||
| 7 | 21QA-70010 | Реле батареи | 1 | ||
| 71 | 21M9-01171 | выключатель, 60а | 1 |
NOT SHOWN
|
|
| 72 | 21Q4-01161 | выключатель, 30а | 1 |
NOT SHOWN
|
|
| 73 | S131-042046 | SCREW-W/WASHER | 4 |
NOT SHOWN
|
|
| 79 | S035-066526 | Болт | 2 |
OPT,PROPORTIONAL
|
|
| 8 | S037-101526 | Болт | 40 | ||
| 80 | 21Q9-90021 | CONTROLLER-PVG32 | 1 |
OPT,PROPORTIONAL
|
|
| 80 | 21Q9-90022 | CONTROLLER_PVG32 | 1 |
OPT,PROPORTIONAL
|
|
| 81 | 21Q4-42011 | SIREN AMP SET | 1 |
SIREN AMP
|
|
| 81-1 | 21Q4-42120 | SIREN AMP ASSY | 1 |
SIREN AMP
|
|
| 81-2 | 21Q4-42051 | S/SPEAKER ASSY | 1 |
SIREN AMP
|
|
| 81-3 | 21Q4-42041 | S/MIC ASSY | 1 |
SIREN AMP
|
|
| 82 | S037-102026 | Болт | 2 |
SIREN AMP
|
|
| 83 | S035-081526 | Болт | 4 |
SIREN AMP
|
|
| 9 | 31L7-10190 | Зажим трубки | 15 | ||
| 90 | 21Q6-50410 | Адаптер | 1 |
NOT SHOWN
|
