Гидроразводка (гидролинии) стрелы (ADJUST BOOM) экскаватора колесного Hyundai R210W-9

Код подсистемы:3511

Наименование:BOOM HYD PIPING(ADJUST BOOM)

Версия:2014. 1.31 REV.14A

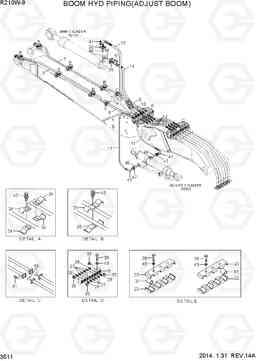

BOOM HYD PIPING(ADJUST BOOM) R210W-9

Поз.	Код	Наименование	Кол	Прим.
10	31Q6-92590	Трубка	1
11	31Q6-52601	HOSE ASSY ORFS, 0x90	2
11	31Q6-52602	HOSE ASSY ORFS, 0x90	2
11	31Q6-56950	HOSE ASSY-ORFS,FLG(HI-GRADE)	2
12	31Q6-52970	HOSE ASSY ORFS, 0x90	1
12	31Q6-56940	HOSE ASSY-THD,FLG(HI-GRADE)	1
13	P910-168027	Шланг в сборе	4
14	P940-168315	Шланг в сборе	1
14	31Q6-56930	HOSE ASSY-ORFS,FLG(HI-GRADE)	1
22	31Q6-52920	Трубный зажим	2
23	31Q6-52930	Трубный зажим	2
24	31E7-01711	зажим в сборе	4
25	31E7-01750	зажим в сборе	8
26	P173-160104	фланец гидрокси, сплит	4
27	X500-110005	Разъем	8
28	X500-110004	Разъем	4
35	P220-110106	Заглушка	4
37	31N5-50230	Распорная трубка	6
38	S017-16070D	Болт с шестигранной головкой (под шестигранник)	6
39	S017-16100D	Болт с шестигранной головкой (под шестигранник)	6
41	S109-100306	Болт с шестигранной головкой (под шестигранник)	24
42	S037-124026	Болт	12
43	S411-160006	Шайба пружинная	12
46	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
47	P173-120102	фланец гидрокси, сплит	4
48	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
5	31Q6-52910	Корпус клапана	1
6	31Q6-52940	Трубка	1
7	31Q6-52960	Трубка	1
8	31Q6-52950	Трубка	2
9	31Q6-92580	Трубка	1
