ATTACH PIPING KIT(S & D/ACTING) экскаватора колесного Hyundai R210W-9
ATTACH PIPING KIT(S & D/ACTING) экскаватора колесного Hyundai R210W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3520
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:2011.12.31 REV.11M

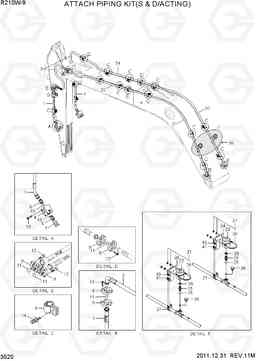

ATTACH PIPING KIT(S & D/ACTING) R210W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 31Q6-91410 | рука трубопроводов комплект | 2 |
2.92M AM, STD
|
|
| *-1 | 31Q6-91420 | рука трубопроводов комплект | 2 |
2.0M AM
|
|
| *-1 | 31Q6-91430 | рука трубопроводов комплект | 2 |
2.4M AM
|
|
| *-1 | 31Q6-91480 | рука трубопроводов комплект | 2 |
2.7M AM
|
|
| *-1 | 31Q6-92530 | рука трубопроводов комплект | 2 |
2.8M AM
|
|
| *-2 | 32Q6-91310 | BOOM PIPING KIT-BREAKER | 2 |
5.65M BM, STD
|
|
| *-2 | 32Q6-91330 | BOOM PIPING KIT-BREAKER | 2 |
5.55M BM, OPT
|
|
| 1 | 31Q6-91510 | Трубка | 2 |
2.92/2.7/2.8 AM
|
|
| 1 | 31Q6-91540 | Трубка | 2 |
2.0M AM
|
|
| 1 | 31Q6-91580 | Трубка | 2 |
2.4M AM
|
|
| 10 | S621-021001 | О кольцо | 2 | ||
| 11 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 11 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 12 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 12 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 13 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 14 | S037-123526 | Болт | 8 |
EXCEPT 2.0M AM
|
|
| 14 | S037-123526 | Болт | 4 |
2.0M AM
|
|
| 14 | S037-123526 | Болт | 24 | ||
| 21 | 31Q6-90370 | Гидравлический аккумулятор | 1 |
FOR BREAKER
|
|
| 22 | 31Q8-91670 | Гидроаккумулятор | 1 | ||
| 23 | 31Q8-91680 | Гидроаккумулятор | 1 | ||
| 24 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 25 | 31Q8-91690 | Соединитель | 2 | ||
| 26 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 27 | S071-033430 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 28 | 31Q8-91700 | Сальник | 2 | ||
| 29 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | P705-166338 | Шланг в сборе | 2 |
2.92M AM, STD
|
|
| 3 | P705-166334 | Шланг в сборе | 2 |
2.0/2.4/2.7M AM
|
|
| 3 | P705-166336 | Шланг в сборе | 2 |
2.8M AM
|
|
| 30 | S205-10100B | Гайка | 2 | ||
| 31 | 32Q6-91351 | Трубка | 1 |
5.65M BM, STD
|
|
| 31 | 32Q6-91390 | Трубка | 1 |
5.55M BM, OPT
|
|
| 31 | 32Q6-91420 | Трубка | 1 |
5.2M BM, OPT
|
|
| 32 | 32Q6-91361 | Трубка | 1 |
5.65M BM, STD
|
|
| 32 | 32Q6-91400 | Трубка | 1 |
5.55M BM, OPT
|
|
| 32 | 32Q6-91430 | Трубка | 1 |
5.2M BM, OPT
|
|
| 33 | 32Q6-91370 | Трубка | 1 | ||
| 34 | 32Q6-91380 | Трубка | 1 | ||
| 35 | P220-110205 | Заглушка | 2 | ||
| 36 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 4 | 31Q6-91551 | Клапан запорный (отсечной) | 2 | ||
| 4 | 31Q6-92550 | Клапан запорный (отсечной), левый | 1 | ||
| 4 | 31Q6-92560 | Клапан запорный (отсечной), правый | 1 | ||
| 41 | S403-10200B | Плоская шайба | 8 | ||
| 5 | X500-110005 | Разъем | 2 | ||
| 5 | P010-110006 | Соединитель | 2 | ||
| 6 | 31Q6-91560 | Адаптер | 2 | ||
| 7 | X710-100106 | крышка гидрокси, ORFS | 2 | ||
| 7 | P290-100106 | CAP | 2 | ||
| 8 | 31E7-01711 | зажим в сборе | 8 |
EXCEPT 2.0M AM
|
|
| 8 | 31E7-01711 | зажим в сборе | 4 |
2.0M AM
|
|
| 8 | 31E7-01711 | зажим в сборе | 24 | ||
| 9 | P173-160104 | фланец гидрокси, сплит | 12 | ||
| 9 | P173-160104 | фланец гидрокси, сплит | 4 |
