Цилиндр ковша экскаватора колесного Hyundai R210W-9
Цилиндр ковша экскаватора колесного Hyundai R210W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4220
Наименование:BUCKET CYLINDER
Версия:2011.12.31 REV.11M

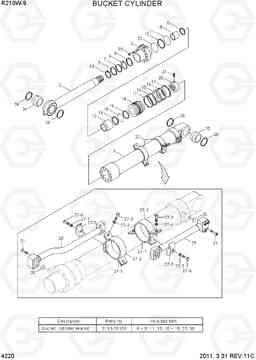

BUCKET CYLINDER R210W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q6-60110 | Гидроцилиндр ковша в сборе | 1 | ||
| * | 31Q6-60111 | Гидроцилиндр ковша в сборе | 1 | ||
| *-1 | 31Y1-28970 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-28980 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-099000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26060 | Кольцо | 1 | ||
| 14 | 31Y1-28940 | Поршень | 1 | ||
| 14 | 31Y1-42350 | Поршень | 1 | ||
| 2 | 31Y1-29030 | Шток в сборе | 1 | ||
| 2 | 31Y1-29031 | Шток в сборе | 1 | ||
| 20 | 31YC-68030 | Гайка | 1 | ||
| 20 | 31YC-68165 | Гайка | 1 | ||
| 21 | S114-080144 | Комплект винтов | 1 | ||
| 23 | S109-160754 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 61Q6-05570 | Втулка поршневого пальца | 1 | ||
| 25 | 61Q6-97220 | Втулка поршневого пальца | 1 | ||
| 25 | 61Q6-97221 | Втулка поршневого пальца | 1 | ||
| 25 | 61QH-73020 | Втулка поршневого пальца | 1 | ||
| 26 | Y020-080000 | Пыльник | 4 | ||
| 27 | 31Y1-29290 | Стяжной хомут | 2 | ||
| 27-1 | 31Y1-29300 | Хомут | 1 | ||
| 27-2 | 31YC-31480 | BAND | 1 | ||
| 27-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-4 | XKCF-00235 | Шайба пружинная | 2 | ||
| 27-5 | 31YC-36010 | Трубный зажим | 1 | ||
| 27-6 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27-7 | S411-120002 | Шайба пружинная | 1 | ||
| 28 | 31Y1-29310 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-15695 | Трубка в сборе (B) | 1 | ||
| 3 | 31Y1-29080 | Сальник | 1 | ||
| 31 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-085030 | Втулка | 1 | ||
| 5 | Y191-092000 | Кольцо стопорное | 1 | ||
| K | 31Y1-29101 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-115004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-115003 | Кольцо | 1 | ||
| K15 | Y420-120000 | Уплотнение | 1 | ||
| K15 | Y420-120002 | Уплотнение | 1 | ||
| K16 | Y310-120203 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-120002 | Пыльник | 2 | ||
| K17 | Y440-120000 | Пыльник | 2 | ||
| K18 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-060003 | Кольцо | 2 | ||
| K22 | S632-120004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K30 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-085013 | уплотнение штока | 1 | ||
| K7 | Y180-085020 | Кольцо | 1 | ||
| K8 | Y240-085012 | Кольцевой буфер | 1 | ||
| K9 | Y110-085011 | стеклоочиститель пыли | 1 |
