CONSOLE BOX 1(LH) экскаватора колесного Hyundai R210W-9
CONSOLE BOX 1(LH) экскаватора колесного Hyundai R210W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6110
Наименование:CONSOLE BOX 1(LH)
Версия:2012.5.31 REV.12E

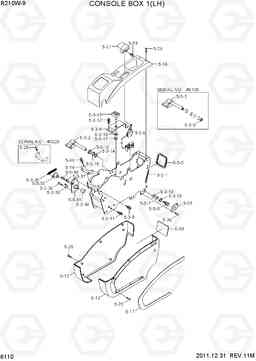

CONSOLE BOX 1(LH) R210W-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
5 | @ | BOTTOM PLATE SUB ASSY | 1 | ||
5-12 | 71Q6-22050GG | крышку консоли низкий, относительной влажности | 1 | ||
5-13 | 71Q6-22010GG | крышку консоли низкий, LH | 1 | ||
5-14 | 71Q6-21610 | Кронштейн консольный до | 1 | ||
5-16 | 71Q4-22060GG | Консоль прикрыть, LH | 1 | ||
5-17 | 71Q6-22031 | крышку консоли отделка | 1 | ||
5-21 | 71Q4-22120GG | Ручка защелка | 1 | ||
5-25 | S002-06010B | SCREW-TRUS HEAD | 6 | ||
5-25 | S002-06010B | SCREW-TRUS HEAD | 12 | ||
5-26 | S002-06015B | SCREW-TRUS HEAD | 11 | ||
5-26 | S002-06015B | SCREW-TRUS HEAD | 2 | ||
5-3 | 71Q4-21001 | Консольная рама в сборе | 1 | ||
5-3 | 71Q4-23670 | Консольная рама в сборе | 1 | ||
5-3-1 | 71Q4-21331 | рамка ва консоли | 1 | ||
5-3-10 | S731-020020 | Втулка | 2 | ||
5-3-11 | S035-084526 | Болт | 2 | ||
5-3-12 | S132-061526 | SCREW-W/WASHER | 5 | ||
5-3-13 | 71Q4-22140 | заслонка консоли | 1 | ||
5-3-14 | 71Q6-22631 | прокладка (1.0T) пульта | 1 | ||
5-3-15 | 71Q6-23080 | прокладка (1.0T) пульта | 3 | ||
5-3-16 | S403-08200B | Плоская шайба | 1 | ||
5-3-17 | S205-08100B | Гайка | 1 | ||
5-3-2 | 71Q6-21311 | Кронштейн ва консоли | 1 | ||
5-3-2 | 71Q6-23720 | Кронштейн ва консоли | 1 | ||
5-3-3 | 71Q6-20920 | Кронштейн безопасности в сборе | 1 | ||
5-3-31 | 71Q6-20930 | Кронштейн ниже | 1 | ||
5-3-32 | 71Q6-20960 | Кронштейн верхний | 1 | ||
5-3-33 | 21N8-20300 | Переключатель микро | 1 | ||
5-3-34 | S731-020010 | Втулка | 1 | ||
5-3-35 | 71N6-21610 | Пружина | 1 | ||
5-3-36 | S161-030156 | Винт с крестообразным шлицем | 2 | ||
5-3-37 | 71Q6-22840 | PLATE-STOPPER | 1 | ||
5-3-38 | S131-051526 | SCREW-W/WASHER | 1 | ||
5-3-4 | 71Q4-22070 | Пластина | 1 | ||
5-3-5 | 71Q6-21420 | Уплотнительная втулка | 1 | ||
5-3-6 | 71Q4-22002 | защелки в сборе | 1 | ||
5-3-6 | 71Q8-22780 | защелки в сборе | 1 | ||
5-3-7 | 71Q6-22690 | прокладка вокруг | 1 | ||
5-3-7 | 71Q6-23700 | прокладка (2.0t) тур | 1 | ||
5-3-8 | S275-12000B | Гайка самоблокирующаяся | 1 | ||
5-3-8 | S037-102016 | Болт | 1 | ||
5-3-9 | 71Q6-22631 | прокладка (1.0T) пульта | 2 | ||
5-33 | 71Q6-22670 | PROTECTOR | 1 | ||
5-33 | 71Q6-22672 | PROTECTOR | 1 | ||
5-35 | 71Q6-23130GG | Крышка консоли | 1 | ||
5-36 | S002-05015B | SCREW-TRUS HEAD | 2 | ||
5-39 | S131-040826 | SCREW-W/WASHER | 1 | ||
5-46 | S035-061526 | Болт | 2 |
