- CONSOLE BOX1(LH, #0258-)
CONSOLE BOX1(LH, #0258-) экскаватора колесного Hyundai R210W-9
CONSOLE BOX1(LH, #0258-) экскаватора колесного Hyundai R210W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6115
Наименование:CONSOLE BOX1(LH, #0258-)
Версия:2012.5.31 REV.12E

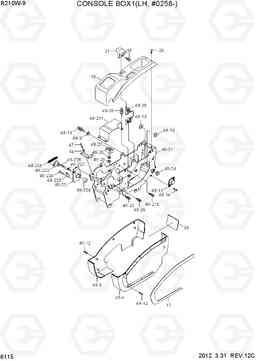

CONSOLE BOX1(LH, #0258-) R210W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 14 | 71Q6-21610 | Кронштейн консольный до | 1 | ||
| 16 | 71Q4-22060GG | Консоль прикрыть, LH | 1 | ||
| 17 | 71Q6-22031 | крышку консоли отделка | 1 | ||
| 21 | 71Q4-22120GG | Ручка защелка | 1 | ||
| 26 | S002-06015B | SCREW-TRUS HEAD | 2 | ||
| 33 | 71Q8-22670 | PROTECTOR | 1 | ||
| 33 | 71Q8-22671 | PROTECTOR | 1 | ||
| 39 | S131-040826 | SCREW-W/WASHER | 1 | ||
| 47 | S035-061526 | Болт | 2 | ||
| 49 | 71Q8-22500 | средняя пластина суб сборе | 1 | ||
| 49-10 | 71Q8-22250 | прокладка консоли | 2 | ||
| 49-11 | 71Q8-23600 | Крышка консоли | 1 | ||
| 49-12 | S002-06010B | SCREW-TRUS HEAD | 12 | ||
| 49-14 | S002-05015B | SCREW-TRUS HEAD | 2 | ||
| 49-2 | 71Q8-22260 | рамка в сборе LH | 1 | ||
| 49-21 | 71Q4-23110 | с / кадр ва | 1 | ||
| 49-210 | S035-084526 | Болт | 2 | ||
| 49-211 | 71Q4-21370 | Пластина | 1 | ||
| 49-22 | 71Q6-20920 | Кронштейн безопасности в сборе | 1 | ||
| 49-221 | 71Q6-20930 | Кронштейн ниже | 1 | ||
| 49-222 | 71Q6-20960 | Кронштейн верхний | 1 | ||
| 49-223 | 21N8-20300 | Переключатель микро | 1 | ||
| 49-224 | S731-020015 | Втулка | 1 | ||
| 49-225 | 71N6-21610 | Пружина | 1 | ||
| 49-226 | S161-030152 | Винт с крестообразным шлицем | 2 | ||
| 49-227 | 71Q6-22840 | PLATE-STOPPER | 1 | ||
| 49-228 | S131-051526 | SCREW-W/WASHER | 1 | ||
| 49-23 | S035-061526 | Болт | 2 | ||
| 49-24 | S731-020020 | Втулка | 2 | ||
| 49-25 | 71Q8-22780 | защелки в сборе | 1 | ||
| 49-26 | S132-061526 | SCREW-W/WASHER | 5 | ||
| 49-27 | 71Q4-22140 | заслонка консоли | 1 | ||
| 49-28 | S403-08200B | Плоская шайба | 1 | ||
| 49-29 | S205-08100B | Гайка | 1 | ||
| 49-4 | 71Q4-21020 | крышку консоли LH | 1 | ||
| 49-5 | 71Q4-23590 | крышку консоли RH | 1 | ||
| 49-9 | 71Q8-22240 | прокладка вокруг | 1 |
