SEAT BASE ASSY экскаватора колесного Hyundai R210W-9
SEAT BASE ASSY экскаватора колесного Hyundai R210W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6140
Наименование:SEAT BASE ASSY
Версия:2010. 9.30 REV.10J

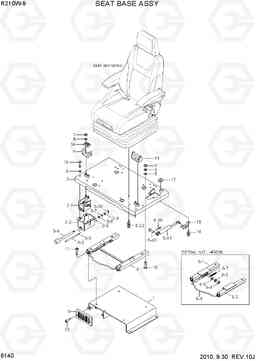

SEAT BASE ASSY R210W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71Q4-20012 | SEAT BASE ASSY | 1 | ||
| * | 71Q4-20013 | SEAT BASE ASSY | 1 | ||
| 1 | 71Q6-20020 | Сиденье ва низкие | 1 | ||
| 10 | S015-080206 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 11 | S109-080206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S132-061546 | SCREW-W/WASHER | 3 | ||
| 13 | 71Q4-20030 | Кронштейн | 2 | ||
| 14 | 71Q6-23030 | коврик резиновый | 1 | ||
| 15 | 71Q4-20220 | Кронштейн | 1 | ||
| 16 | S035-082026 | Болт | 2 | ||
| 17 | S681-290800 | Уплотнительная втулка | 1 | ||
| 2 | 71Q4-20101 | Сиденье ва верхние | 1 | ||
| 3 | 71Q6-20200 | Консоль наклона в сборе | 2 | ||
| 3-1 | 71Q6-20210 | блок руководство сборе | 1 | ||
| 3-10 | S461-250252 | Палец | 1 | ||
| 3-2 | 71Q6-20290 | Кронштейн опрокидывающиеся ва | 1 | ||
| 3-3 | 71Q6-20350 | бар гид | 2 | ||
| 3-4 | 71Q6-20360 | Ручка наклона | 1 | ||
| 3-5 | S601-016004 | Кольцо | 1 | ||
| 3-6 | S601-010004 | RING-RETAINING | 2 | ||
| 3-7 | S041-101006 | Шайба пружинная коническая | 1 | ||
| 3-8 | S403-10100B | Плоская шайба | 1 | ||
| 3-9 | S225-10000B | гайка с прорезями | 1 | ||
| 4 | 71Q6-20371 | Кронштейн руководство | 1 | ||
| 5 | 71Q6-20380 | Крышка для ног | 1 | ||
| 5-22 | S037-102526 | Болт | 6 | ||
| 5-37 | 71Q4-20050 | Весной газ | 1 | ||
| 5-38 | S461-160252 | Палец | 1 | ||
| 5-40 | S491-080252 | Палец | 1 | ||
| 6 | 71Q6-22810 | с направляющими рельсами в сборе | 1 | ||
| 6 | 71Q6-22811 | железнодорожных сборе скольжения | 1 | ||
| 7 | S205-08100B | Гайка | 8 | ||
| 8 | S403-08200B | Плоская шайба | 16 | ||
| 9 | S411-080006 | Шайба пружинная | 4 | ||
| N6-1 | H10010-31000A | железнодорожных сборе RH | 1 | ||
| N6-2 | H10015-32000A | железнодорожных сборе LH | 1 | ||
| N6-3 | 71Q6-23120 | Рычаг в сборе база | 1 | ||
| N6-4 | W13251-08003 | Гайка | 2 | ||
| N6-5 | W13601-08003 | Шайба пружинная | 2 | ||
| N6-6 | W13101-08003 | Гайка | 2 | ||
| N6-7 | H10013-31020 | Пружина | 2 |
