Топливная система экскаватора колесного Hyundai R210W-9A
Топливная система экскаватора колесного Hyundai R210W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1060
Наименование:FUEL SYSTEM
Версия:2014. 2.28 REV.14B

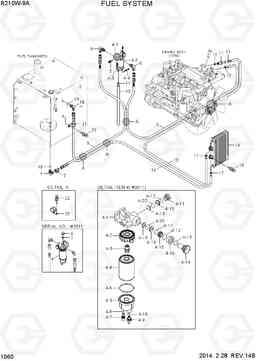

FUEL SYSTEM R210W-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11Q4-50030 | Колено 90 | 1 | ||
| 10 | 11Q6-54130 | Шланг топливный | 1 | ||
| 11 | 11ND-40170 | Соединитель | 1 | ||
| 12 | P392-120000 | Шайба медная | 1 | ||
| 13 | 11Q6-54170 | Шланг топливный | 1 | ||
| 14 | 11QB-41041 | Охладитель топлива | 1 | ||
| 15 | S035-082026 | Болт | 4 | ||
| 16 | 11Q6-54180 | Шланг топливный | 1 | ||
| 17 | S520-017000 | Зажим | 5 | ||
| 18 | P020-110003 | Колено 90 | 1 | ||
| 19 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 2 | 11Q4-50010 | отсечной клапан топлива | 1 | ||
| 20 | 31L7-10220 | Зажим трубки | 4 | ||
| 21 | 31L7-10340 | модули зажим для труб | 1 | ||
| 22 | S037-101526 | Болт | 4 | ||
| 3 | 11Q6-54110 | Шланг топливный | 1 | ||
| 4 | 11NA-71001 | топливный фильтр и W / S в сборе | 1 | ||
| 4 | 11QA-71000 | Фильтр топливный в сборе | 1 | ||
| 4-1 | 11NA-71010 | Головка фильтра | 1 | ||
| 4-1 | 11QA-71010 | HEAD ASSY | 1 | ||
| 4-10 | 11NA-71100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-2 | 11NA-71020 | подогревателя топлива | 1 | ||
| 4-2 | 11QA-71040 | Элемент фильтра | 1 | ||
| 4-3 | 11NA-71030 | Соединитель | 1 | ||
| 4-3 | 11QA-71050 | BOWL ASSY | 1 | ||
| 4-4 | 11NA-71041 | Элемент фильтра | 1 | ||
| 4-4 | 11QA-71020 | WIF SENSOR ASSY | 1 | ||
| 4-5 | 11NA-71050 | Чаша ясно | 1 | ||
| 4-6 | 11NA-71060 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-7 | 11NA-71070 | SENSOR | 1 | ||
| 4-8 | 11NA-71080 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-9 | 11NA-71090 | Винт клапана | 1 | ||
| 5 | S037-103026 | Болт | 2 | ||
| 6 | P210-101400 | Заглушка | 1 | ||
| 7 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | 11N8-50060 | Колено 90 | 2 | ||
| 9 | 11Q6-50080 | Шланг топливный | 1 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N4-11 | 11NA-71110 | Винт заглушка | 1 | ||
| N4-12 | 11NA-71120 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N4-13 | 11NA-71130 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N4-14 | 11NA-71140 | топливный насос, корпус | 1 | ||
| N4-15 | 11NA-71150 | напор насоса | 1 | ||
| N4-16 | 11NA-71160 | HOLDER | 1 | ||
| N4-17 | 11NA-71170 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N4-18 | 11NA-71180 | Диск распределительный | 2 | ||
| N4-19 | 11NA-71190 | рамка клапан | 2 | ||
| N4-20 | 11NA-71200 | Кольцо уплотнительное (О-кольцо) | 2 |
