Гидроразводка (гидролинии) стрелы (ADJUST BOOM) экскаватора колесного Hyundai R210W-9A
Гидроразводка (гидролинии) стрелы (ADJUST BOOM) экскаватора колесного Hyundai R210W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3511
Наименование:BOOM HYD PIPING(ADJUST BOOM)
Версия:2014. 1.31 REV.14A

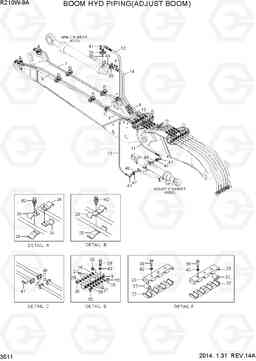

BOOM HYD PIPING(ADJUST BOOM) R210W-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31Q6-92590 | Трубка | 1 | ||
| 11 | 31Q6-52602 | HOSE ASSY ORFS, 0x90 | 2 | ||
| 11 | 31Q6-56950 | HOSE ASSY-ORFS,FLG(HI-GRADE) | 2 | ||
| 12 | 31Q6-52970 | HOSE ASSY ORFS, 0x90 | 1 | ||
| 12 | 31Q6-56940 | HOSE ASSY-THD,FLG(HI-GRADE) | 1 | ||
| 13 | P910-168027 | Шланг в сборе | 4 | ||
| 14 | P940-168315 | Шланг в сборе | 1 | ||
| 14 | 31Q6-56930 | HOSE ASSY-ORFS,FLG(HI-GRADE) | 1 | ||
| 22 | 31Q6-52920 | Трубный зажим | 2 | ||
| 23 | 31Q6-52930 | Трубный зажим | 2 | ||
| 24 | 31E7-01711 | зажим в сборе | 4 | ||
| 25 | 31E7-01750 | зажим в сборе | 8 | ||
| 26 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 27 | X500-110005 | Разъем | 8 | ||
| 28 | X500-110004 | Разъем | 4 | ||
| 35 | P220-110106 | Заглушка | 4 | ||
| 37 | 31N5-50230 | Распорная трубка | 6 | ||
| 38 | S017-16070D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 39 | S017-16100D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 41 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 42 | S037-124026 | Болт | 12 | ||
| 43 | S411-160006 | Шайба пружинная | 12 | ||
| 46 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 47 | P173-120102 | фланец гидрокси, сплит | 4 | ||
| 48 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | 31Q6-52910 | Корпус клапана | 1 | ||
| 6 | 31Q6-52940 | Трубка | 1 | ||
| 7 | 31Q6-52960 | Трубка | 1 | ||
| 8 | 31Q6-52950 | Трубка | 2 | ||
| 9 | 31Q6-92580 | Трубка | 1 |
