UPPER HYD PIPING (ATTACH) экскаватора колесного Hyundai R210W9AMH

Код подсистемы:3110

Наименование:UPPER HYD PIPING (ATTACH)

Версия:

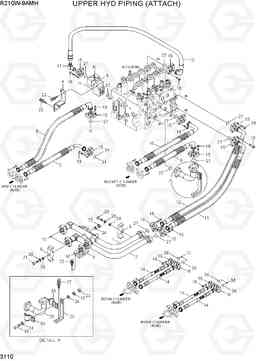

UPPER HYD PIPING (ATTACH) R210W9AMH

Поз.	Код	Наименование	Кол	Прим.
1	31Q6-13270	Трубка	1
10	31Q6-19070	Рукав высокого давления (РВД)	1
11	31Q6-13361	Рукав высокого давления (РВД)	1
12	31Q6-13370	Рукав высокого давления (РВД)	1
13	31Q6-13380	Рукав высокого давления (РВД)	1
14	31Q6-15910	HOSE ASSY-FLG(HI-GRADE)	4
15	P173-160104	фланец гидрокси, сплит	20
16	P173-120102	фланец гидрокси, сплит	8
17	31NB-10380	Штуцер 90 orfs	1
18	S109-100306	Болт с шестигранной головкой (под шестигранник)	56
19	S109-101006	Болт с шестигранной головкой (под шестигранник)	4
2	31Q6-13280	Трубка	1
20	S017-120706	Болт с шестигранной головкой (под шестигранник)	1
21	S017-120956	Болт с шестигранной головкой (под шестигранник)	1
22	S037-123026	Болт	8
23	S205-12100B	Гайка	3
24	S403-12200B	Плоская шайба	7
25	S411-120006	Шайба пружинная	4
26	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
27	Y171-024004	Кольцо уплотнительное (О-кольцо)	12
28	31Q6-13240	Трубка	1
29	31Q6-13230	Кронштейн	1
3	31Q6-12401	Корпус клапана	1
30	31E7-01711	зажим в сборе	2
31	S017-120506	Болт с шестигранной головкой (под шестигранник)	2
4	31Q6-12420	Кронштейн	1
5	31Q6-11322	Кронштейн	1
6	31Q6-11330	Зажим	2
7	31Q6-13322	Рукав высокого давления (РВД)	1
8	31Q6-13331	Рукав высокого давления (РВД)	1
9	31Q6-19080	Рукав высокого давления (РВД)	1
