REMOTE CONTROL LEVER (TYPE 1) экскаватора колесного Hyundai R210W9AMH
REMOTE CONTROL LEVER (TYPE 1) экскаватора колесного Hyundai R210W9AMH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4120
Наименование:REMOTE CONTROL LEVER (TYPE 1)
Версия:

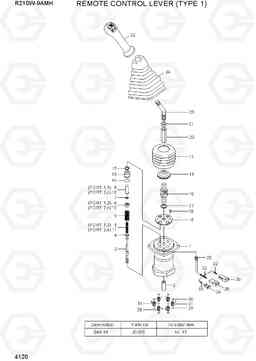

REMOTE CONTROL LEVER (TYPE 1) R210W9AMH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31QA-20131 | RCV рычаг LH | 1 |
19 DEGREE
|
|
| * | 31QA-20141 | RCV рычаг RH | 1 |
19 DEGREE
|
|
| *-1 | 31QA-21131 | RCV LEVER SUB-LH | 1 | ||
| *-1 | 31QA-21141 | RCV LEVER SUB-RH | 1 | ||
| *-2A | XKAY-02182 | SPOOL KIT(1,3) | 2 |
PORT 1,3
|
|
| *-2B | XKAY-02181 | SPOOL KIT(2,4) | 2 |
PORT 2,4
|
|
| *-3A | XKAY-02180 | PLUG KIT(1,3) | 2 |
PORT 1,3
|
|
| *-3B | XKAY-02179 | PLUG KIT(2,4) | 2 |
PORT 2,4
|
|
| *-4A | 31QA-22013 | HANDLE KIT-LH | 1 | ||
| *-4B | 31QA-22023 | HANDLE KIT-RH | 1 | ||
| *-5A | XKAY-02188 | FITTING KIT | 1 | ||
| *-5B | XKAY-02187 | FITTING KIT | 1 | ||
| 1 | XKAY-01706 | CASE | 1 | ||
| 10 | XKAY-01137 | стержень толчок (2,4) | 1 |
PORT 2,4
|
|
| 11 | XKAY-01443 | SPRING(2,4) | 1 |
PORT 2,4
|
|
| 12 | XKAY-01444 | Пружина сиденья | 1 |
PORT 2,4
|
|
| 13 | XKAY-01714 | Пробка (заглушка) | 1 | ||
| 13 | XKAY-01714 | Пробка (заглушка) | 1 | ||
| 16 | XKAY-02177 | Пластина | 1 | ||
| 17 | XKAY-00786 | BOOT | 1 | ||
| 18 | XKAY-01717 | Совместное сборе | 1 | ||
| 19 | XKAY-01066 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 20 | XKAY-02095 | Гайка | 1 | ||
| 25 | XKAY-00074 | Втулка | 1 | ||
| 27 | XKAY-02253 | Вставка | 1 | ||
| 28 | XKAY-00822 | фильтр последний охранник | 1 | ||
| 29 | XKDB-00032 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | XKDB-00032 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 3 | XKAY-01711 | Золотник | 1 | ||
| 3 | XKAY-01711 | Золотник | 1 | ||
| 30 | XKDB-00036 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 30 | XKDB-00036 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 31 | XKDB-00034 | Разъем | 5 | ||
| 32 | XKAY-02185 | PIN-CONNECTOR,MALE | 5 | ||
| 33 | XKAY-02186 | PIN-CONNECTOR,FEMALE | 2 | ||
| 34 | DT06-2S-EP06 | CONNECTOR-RECEPT 2P | 1 | ||
| 35 | XKCN-00022 | плагин 2р | 1 | ||
| 36 | DT04-3P-EP04 | CONNECTOR-PLUG 3P | 1 | ||
| 4 | XKAY-00772 | Прокладка | AR | ||
| 4 | XKAY-00772 | Прокладка | AR | ||
| 5 | XKAY-01420 | пружина (1,3) | 1 |
PORT 1,3
|
|
| 6 | XKAY-00436 | сиденье пружины (1,3) | 1 |
PORT 1,3
|
|
| 7 | XKAY-00058 | Стопор | 1 |
2 SET
|
|
| 7 | XKAY-00058 | Стопор | 1 |
2 SET
|
|
| 8 | XKAY-00052 | стержень толчок (1,3) | 1 | ||
| 9 | XKAY-01749 | Пружина | 1 | ||
| K | JD005 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K14 | XKAY-02178 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K14 | XKAY-02178 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K15 | XKAY-01715 | уплотнение штока | 1 | ||
| K15 | XKAY-01715 | уплотнение штока | 1 | ||
| N2 | XKAY-01708 | Втулка | 1 | ||
| N21 | @ | NUT-LOCK | 1 | ||
| N21 | @ | NUT-LOCK | 1 | ||
| N22 | @ | HANDLE ASSY-LH | 1 | ||
| N22 | @ | HANDLE ASSY-RH | 1 | ||
| N23 | @ | BAR-HANDLE | 1 | ||
| N23 | @ | BAR-HANDLE | 1 | ||
| N24 | XKAY-01083 | BOOT | 1 | ||
| N26 | XKAY-00662 | Палец | 2 |
