ELEVATED CABIN HYD PIPING 1 экскаватора колесного Hyundai R210W9-MH
ELEVATED CABIN HYD PIPING 1 экскаватора колесного Hyundai R210W9-MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3225
Наименование:ELEVATED CABIN HYD PIPING 1
Версия:2013. 2.28 REV.13B

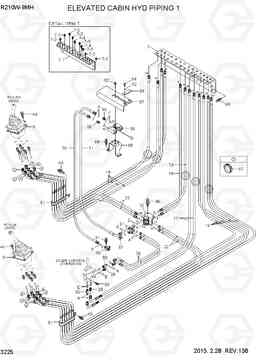

ELEVATED CABIN HYD PIPING 1 R210W9-MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31Q8-20100 | Распределитель | 1 | ||
| 18 | X400-062024 | Шланг в сборе | 1 | ||
| 18 | P910-062024 | Шланг в сборе | 1 | ||
| 19 | X410-062042 | Шланг в сборе | 8 | ||
| 19 | P920-062042 | Шланг в сборе | 8 | ||
| 22 | P920-062023 | Шланг в сборе | 4 | ||
| 26 | 31N6-25060 | фильтр последний охранник | 1 | ||
| 29 | X500-110001 | Разъем | 1 | ||
| 37 | X710-100103 | Крышка | 3 | ||
| 37 | X710-100103 | Крышка | 1 | ||
| 38 | X500-110013 | Разъем | 1 | ||
| 44 | S035-063046 | Болт | 8 | ||
| 46 | S037-102526 | Болт | 4 | ||
| 48 | S037-123526 | Болт | 4 | ||
| 51 | 31L7-10250 | Зажим трубки, Ins одного | 2 | ||
| 7 | 31Q8-27532 | Терминал в сборе | 1 | ||
| 7 | 31Q8-27610 | Терминал в сборе | 1 | ||
| 7-1 | 31Q8-27561 | Пластина | 1 | ||
| 7-1 | 31Q8-27620 | Пластина | 1 | ||
| 7-2 | X540-120001 | Разъем ORFS | 4 | ||
| 7-2 | X540-120001 | Разъем ORFS | 6 | ||
| 7-3 | X540-120002 | Разъем ORFS | 18 | ||
| 7-3 | X540-120002 | Разъем ORFS | 20 | ||
| 7-4 | X540-120003 | Разъем | 3 | ||
| 70 | P910-047020 | Шланг в сборе | 1 | ||
| 71 | P930-047017 | Шланг в сборе | 1 | ||
| 73 | X400-082024 | Шланг в сборе | 1 | ||
| 73 | P910-082024 | Шланг в сборе | 1 | ||
| 77 | P930-042040 | Шланг в сборе | 2 | ||
| 77 | P930-042037 | Шланг в сборе | 2 | ||
| 78 | P920-042018 | Шланг в сборе | 2 | ||
| 78 | P920-042020 | Шланг в сборе | 2 | ||
| 80 | X511-104513 | Соединитель | 2 | ||
| 81 | X840-525151 | Переходник | 2 | ||
| 82 | S035-083526 | Болт | 2 | ||
| 84 | S035-082026 | Болт | 4 | ||
| 86 | 31Q8-27130 | Клапан в сборе | 1 | ||
| 87 | 31Q8-27600 | Кронштейн крышки | 1 | ||
| 89 | 31Q8-27650 | Пластина | 1 | ||
| 9 | 31M6-51061 | Шайба | 2 | ||
| 90 | 31N5-41030 | Тройник mountingg | 1 | ||
| 91 | S037-103526 | Болт | 1 | ||
| 92 | S035-064526 | Болт | 4 | ||
| 93 | S403-06200B | Плоская шайба | 2 | ||
| 94 | S091-060156 | Болт крыла | 2 | ||
| 96 | 31N6-25220 | Разъем отверстие | 1 | ||
| 97 | 34E7-03140 | Уплотнительная втулка | 5 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 |
