ELEVATED CABIN HYD PIPING 2 экскаватора колесного Hyundai R210W9-MH
ELEVATED CABIN HYD PIPING 2 экскаватора колесного Hyundai R210W9-MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3226
Наименование:ELEVATED CABIN HYD PIPING 2
Версия:2013. 9.30 REV.13J

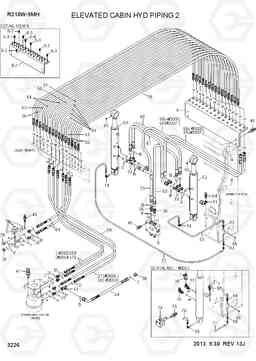

ELEVATED CABIN HYD PIPING 2 R210W9-MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | 31Q8-60230 | Зажим трубки | 1 | ||
| 21 | P910-085041 | Шланг в сборе | 2 | ||
| 23 | P930-067009 | Шланг в сборе | 1 | ||
| 24 | P930-087008 | Шланг в сборе | 1 | ||
| 25 | 31N5-30050 | Соединитель | 2 | ||
| 28 | P220-110103 | Заглушка | 2 | ||
| 30 | X500-110002 | Разъем | 4 | ||
| 31 | X500-310003 | Разъем | 2 | ||
| 33 | X520-110003 | Штуцер 90 orfs | 3 | ||
| 33 | X820-085252 | Тройник | 4 | ||
| 34 | 31NB-50280 | Фиттинг | 2 | ||
| 35 | X520-110014 | Штуцер 90 orfs | 2 | ||
| 36 | X700-100104 | Заглушка | 1 | ||
| 39 | X840-535252 | Переходник | 4 | ||
| 40 | X840-535353 | Переходник | 1 | ||
| 45 | S035-083026 | Болт | 4 | ||
| 47 | S037-103026 | Болт | 4 | ||
| 48 | S037-123526 | Болт | 4 | ||
| 49 | S109-080506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 52 | 31Q6-51410 | Кабина подъемного цил LH | 1 | ||
| 53 | 31Q6-51420 | Кабина подъемного цил RH | 1 | ||
| 56 | P910-062042 | Шланг в сборе | 8 | ||
| 56 | P910-062041 | Шланг в сборе | 4 | ||
| 58 | P910-082041 | Шланг в сборе | 3 | ||
| 58 | P910-082041 | Шланг в сборе | 1 | ||
| 59 | P910-062043 | Шланг в сборе | 3 | ||
| 59 | P910-082043 | Шланг в сборе | 1 | ||
| 59 | P910-062043 | Шланг в сборе | 1 | ||
| 6 | 31Q8-27522 | Терминал в сборе | 1 | ||
| 6 | 31Q8-27630 | Терминал в сборе | 1 | ||
| 6-1 | 31Q8-27571 | Пластина | 1 | ||
| 6-1 | 31Q8-27640 | Пластина | 1 | ||
| 6-2 | X540-120001 | Разъем ORFS | 4 | ||
| 6-2 | X540-120001 | Разъем ORFS | 6 | ||
| 6-3 | X540-120002 | Разъем ORFS | 18 | ||
| 6-3 | X540-120002 | Разъем ORFS | 20 | ||
| 6-4 | X540-120003 | Разъем | 3 | ||
| 60 | P910-067011 | Шланг в сборе | 1 | ||
| 61 | P930-067011 | Шланг в сборе | 1 | ||
| 62 | P930-067015 | Шланг в сборе | 1 | ||
| 62 | P910-067015 | Шланг в сборе | 1 | ||
| 63 | P910-042041 | Шланг в сборе | 1 | ||
| 63 | P910-042041 | Шланг в сборе | 2 | ||
| 64 | P910-066042 | Шланг в сборе | 4 | ||
| 64 | P910-066041 | Шланг в сборе | 8 | ||
| 65 | 31NB-50280 | Фиттинг | 2 | ||
| 65 | P930-067025 | Шланг в сборе | 1 | ||
| 65 | P930-067038 | Шланг в сборе | 1 | ||
| 66 | P010-430002 | Соединитель | 2 | ||
| 66 | P930-067021 | Шланг в сборе | 1 | ||
| 66 | P930-067036 | Шланг в сборе | 1 | ||
| 68 | S651-810002 | Масленка | 4 | ||
| 69 | S035-082026 | Болт | 1 | ||
| 70 | P860-042009 | шланг в сборе син 0x90 | 1 | ||
| 71 | P860-042018 | Шланг в сборе | 1 | ||
| 72 | P860-042018 | Шланг в сборе | 1 | ||
| 74 | 31MH-10160 | Клапан 3-х ходовой | 1 | ||
| 74 | P860-042009 | шланг в сборе син 0x90 | 1 | ||
| 75 | P910-067041 | Шланг в сборе | 1 | ||
| 76 | S037-062026 | Болт | 2 | ||
| 76 | P910-066043 | Шланг в сборе | 2 | ||
| 8 | 31Q8-27120 | клапан с / баланс | 1 | ||
| 83 | P010-430002 | Соединитель | 2 | ||
| 84 | S035-082026 | Болт | 1 | ||
| 85 | S651-810002 | Масленка | 4 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| D | S621-018001 | О кольцо | 4 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| G | S631-018004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| H | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
