Каталог запчастей
-
Hyundai
-
R210W9-MH
- Поворотный редуктор (тип 1)
Поворотный редуктор (тип 1) экскаватора колесного Hyundai R210W9-MH
Поворотный редуктор (тип 1) экскаватора колесного Hyundai R210W9-MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4100
Наименование:SWING MOTOR (TYPE 1)
Версия:2014. 7.31 REV.14G

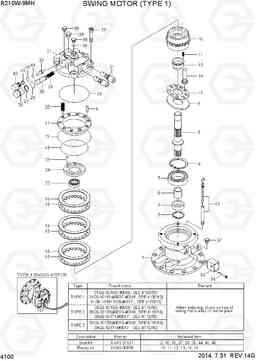

SWING MOTOR (TYPE 1) R210W9-MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| *-1 | 31Q6-10170 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-1 | 31Q6-10170AR | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
| 1 | XKAY-00637 | BODY | 1 | ||
| 1 | XKAY-02096 | BODY | 1 | ||
| 15 | XKAY-00537 | пластина трения | 3 | ||
| 16 | XKAY-00538 | Пластина | 3 | ||
| 17 | XKAY-00632 | Поршень тормозного цилиндра | 1 | ||
| 20 | XKAY-00541 | Пружина | 20 | ||
| 21 | XKAY-01514 | крышка багажного | 1 | ||
| 22 | XKAY-00543 | Подшипник роликовый игольчатый | 1 | ||
| 23 | XKAY-00382 | Палец | 2 | ||
| 24 | XKAY-01600 | Диск распределительный | 1 | ||
| 25 | XKAY-00546 | Болт барашек | 4 | ||
| 26 | XKAY-00309 | Пробка (заглушка) | 2 | ||
| 29 | XKAY-00311 | Пружина | 2 | ||
| 3 | XKAY-00522 | Подшипник роликовый | 1 | ||
| 30 | XKAY-00312 | CHECK | 2 | ||
| 31 | XKAY-01601 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 32 | XKAY-00314 | безопорная ВВЛ сборе | 2 | ||
| 33 | XKAY-01470 | Время в сборе задержка клапан | 1 | ||
| 34 | XKAY-00149 | Болт барашек | 3 | ||
| 35 | XKAY-00150 | Пробка (заглушка) | 3 | ||
| 37 | XKAY-00140 | Пробка (заглушка) | 1 | ||
| 38 | XKAY-00975 | Пробка (заглушка) | 1 | ||
| 39 | XKAY-00548 | Пробка (заглушка) | 1 | ||
| 4 | XKAY-00523 | Кольцо стопорное | 1 | ||
| 42 | XKAY-01986 | Уровнемер | 1 | ||
| 42-1 | XKAY-01988 | Пробка (заглушка) | 1 | ||
| 43 | XKAY-00322 | Пробка (заглушка) | 1 | ||
| 5 | XKAY-00524 | Вал | 1 | ||
| 6 | XKAY-00525 | Втулка | 1 | ||
| 7 | XKAY-00526 | кольцо остановка | 1 | ||
| 8 | XKAY-00625 | Палец | 1 | ||
| 9 | XKAY-00527 | плита обуви | 1 | ||
| A | XKAY-00635 | Ремкомплект | 1 | ||
| A-A | XKAY-00634 | Ремкомплект блока цилиндров | 1 | ||
| A-B | XKAY-00532 | Ремкомплект | 1 | ||
| A-C | XKAY-00535 | Ремкоплект поршня | 1 | ||
| K | XKAY-01517 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K18 | XKAY-00468 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | XKAY-00540 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKAY-00521 | Сальник | 1 | ||
| K27 | XKAY-00141 | Кольцо | 2 | ||
| K28 | XKAY-00310 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K36 | XKAY-00151 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K44 | XKAY-00324 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K45 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K46 | XKAY-00605 | Кольцо | 2 | ||
| N* | @ | SWING MOTOR ASSY | 1 |
*-1, *-2
|
|
| N10 | XKAY-01511 | Блок цилиндров | 1 | ||
| N11 | XKAY-00531 | Пружина | 9 | ||
| N12 | XKAY-00533 | Шариковая направляющая | 1 | ||
| N13 | XKAY-00534 | Установочная пластина | 1 | ||
| N14 | XKAY-00536 | Комплект поршней (поршень в сборе) | 9 |
