TRAVEL MOTOR(1/2) экскаватора колесного Hyundai R210W9-MH
TRAVEL MOTOR(1/2) экскаватора колесного Hyundai R210W9-MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4140
Наименование:TRAVEL MOTOR(1/2)
Версия:2013. 3.31 REV.13C

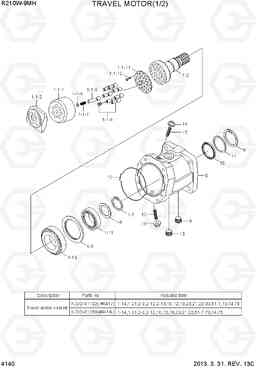

TRAVEL MOTOR(1/2) R210W9-MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1-1 | @ | CONTROL ASSY | 1 |
SEE 4150,51
|
|
| * | 31Q6-41010 | Гидромотор хода | 1 |
*-1,*-2
|
|
| * | 31Q6-41700 | Гидромотор хода | 1 |
*-1,*-2
|
|
| *-1 | XJDD-01037 | Блок двигателя | 1 |
INCL *-1-1, 4150
|
|
| *-1 | XJDD-01284 | MOTOR UNIT | 1 |
INCL *-1-1, 4151
|
|
| *-3 | @ | COUNTER BALANCE VLV | 1 |
SEE 4165
|
|
| 1 | XJDD-00109 | Качающийся узел | 1 | ||
| 1-1 | XJDD-00121 | поворотный гидрокси раздел | 1 | ||
| 1-1-1 | XJDD-00140 | цилиндр | 1 | ||
| 1-1-11 | XJDD-01075 | плита подпорной | 1 | ||
| 1-1-12 | XJDD-00635 | Болт | 14 | ||
| 1-1-2 | XJDD-00141 | CONTROL LENS | 1 | ||
| 1-1-3 | XJDD-00142 | контактный центр | 1 | ||
| 1-1-4 | XJDD-00634 | Поршень | 7 | ||
| 1-1-6 | XJDD-00144 | прокладка (4.5T) регулировка | 1 | ||
| 1-1-7 | XJDD-00150 | пружина | 1 | ||
| 1-10 | XJDD-00138 | Подшипник роликовый | 1 | ||
| 1-11 | XJDD-00139 | Подшипник роликовый | 1 | ||
| 1-2 | XJDD-00122 | Вал приводной (ведущий) | 1 | ||
| 1-3 | XJDD-00125 | Прокладка | 1 | ||
| 1-6 | XJDD-00128 | плита (3.1t) резервное копирование | 1 | ||
| 1-6 | XJDD-00136 | плита (3.15t) резервное копирование | 1 | ||
| 1-6 | XJDD-00129 | плита (3.2t) резервное копирование | 1 | ||
| 1-6 | XJDD-00130 | плита (3.25t) резервное копирование | 1 | ||
| 1-6 | XJDD-00131 | плита (3.3t) резервное копирование | 1 | ||
| 1-6 | XJDD-00132 | плита (3.35t) резервное копирование | 1 | ||
| 1-6 | XJDD-00133 | плита (3.4t) резервное копирование | 1 | ||
| 1-6 | XJDD-00134 | плита (3.45t) резервное копирование | 1 | ||
| 1-6 | XJDD-00135 | плита (3,5т) резервное копирование | 1 | ||
| 1-7 | XJDD-00137 | Кольцо | 1 | ||
| 11 | XJDD-00116 | пластины обратно | 1 | ||
| 13 | XJDD-01138 | SCREW-LOCKING | 1 | ||
| 17 | XJDD-00111 | контактный с резьбой | 2 | ||
| 5 | XJDD-01086 | Картер (корпус) | 1 | ||
| 8 | XJDD-01010 | SCREW-LOCKING | 1 | ||
| 9 | XJDD-00114 | Кольцо | 1 | ||
| K | @ | SEAL KIT | 1 |
SEE ILLUST
|
|
| K10 | XJDD-00115 | Кольцо уплотнения вала | 1 | ||
| K12 | XJDD-00117 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | XJDD-00120 | контргайка печать | 2 |
