BOTTOM PLATE MOUNTING экскаватора колесного Hyundai R210W9-MH
BOTTOM PLATE MOUNTING экскаватора колесного Hyundai R210W9-MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6170
Наименование:BOTTOM PLATE MOUNTING
Версия:

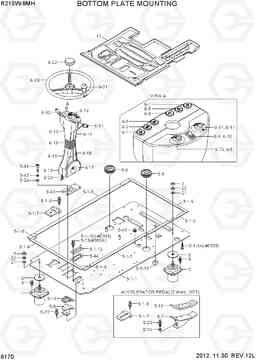

BOTTOM PLATE MOUNTING R210W9-MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71Q6-22730 | Подушка кабины (резионовая опора) | 2 | ||
| 17 | 71Q4-22360 | коврик | 1 |
STD
|
|
| 17 | 71Q4-23010 | коврик | 1 |
OPT,2WAY PEDAL
|
|
| 17 | 71Q4-23020 | коврик | 1 |
OPT, 2 WAY PIP
|
|
| 17 | 71Q4-23030 | коврик | 1 |
2WAY PIP&PEDAL
|
|
| 2 | 71Q6-22820 | Подушка кабины (резионовая опора) | 2 | ||
| 21 | S403-162006 | Плоская шайба | 4 | ||
| 22 | S411-160006 | Шайба пружинная | 4 | ||
| 3 | 71E9-10650-DA | Шайба | 4 | ||
| 4 | S037-103026 | Болт | 16 | ||
| 5 | @ | BOTTOM PLATE SUB ASSY | 1 | ||
| 5-1 | 71Q4-10200 | Нижняя пластина в сборе | 1 | ||
| 5-1 | 71Q4-17000 | Нижняя пластина в сборе | 1 | ||
| 5-1-1 | 71Q4-10210 | Нижняя пластина ва | 1 | ||
| 5-1-10 | S037-102026 | Болт | 2 | ||
| 5-1-12 | 71Q6-10300 | коврик резиновый | 1 | ||
| 5-1-13 | 71Q6-10310 | SPONGE | 2 | ||
| 5-1-14 | S017-120156 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 5-1-2 | 71Q6-10120 | коврик резиновый | 1 | ||
| 5-1-3 | 71Q6-10130 | коврик резиновый | 1 | ||
| 5-1-4 | 71Q6-10140 | коврик резиновый | 1 | ||
| 5-1-5 | 71Q6-10150 | коврик резиновый | 1 | ||
| 5-1-6 | 71Q6-10160 | коврик резиновый | 1 | ||
| 5-1-7 | 71Q4-10300 | Пластина | 1 |
STD
|
|
| 5-1-7 | 71Q4-10290 | Пластина | 1 |
OPT,2WAY PEDAL
|
|
| 5-1-8 | S035-082526 | Болт | 4 | ||
| 5-1-9 | 71Q6-22780 | коврик резиновый | 2 | ||
| 5-10 | 71Q6-22740 | Педаль резины | 1 |
OPT,2WAY PEDAL
|
|
| 5-11 | 71Q6-20670 | резиновая подставка для ног, LH | 2 | ||
| 5-22 | S037-102526 | Болт | 8 | ||
| 5-23 | S037-102026 | Болт | 2 |
OPT,2WAY PEDAL
|
|
| 5-23 | S037-102026 | Болт | 4 |
OPT,2WAY PEDAL
|
|
| 5-24 | S403-10200B | Плоская шайба | 4 | ||
| 5-41 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5-42 | S411-100006 | Шайба пружинная | 1 | ||
| 5-43 | 71Q4-10180 | Адаптер | 1 |
OPT,2WAY PEDAL
|
|
| 5-44 | 71Q6-22790 | Защита | 1 |
OPT,2WAY PEDAL
|
|
| 5-45 | S661-301200 | Крышка резиновая | 1 | ||
| 5-5 | 71Q6-20990 | втулка пилот шланг | 1 | ||
| 5-6 | 71Q6-22960 | втулка RH | 1 | ||
| 5-7 | 71Q4-20561 | Педаль ва LH | 1 |
OPT,2WAY PEDAL
|
|
| 5-8 | 71Q6-20530 | ноги ва остальные LH | 1 | ||
| 6 | 71Q4-10231 | Рулевая колонка в сборе | 1 | ||
| 6-1 | ZTAZ-00051 | Поворотным сигнал | 2 | ||
| 6-10 | ZTAZ-00037 | Наклейка опасности | 1 | ||
| 6-11 | ZTAZ-00060 | Наклейка замок RAM | 1 | ||
| 6-12 | @ | STEERING COLUMN | 1 |
SEE 6180
|
|
| 6-13 | ZTAZ-00062 | покрытия передней верхней | 2 | ||
| 6-14 | ZTAZ-00063 | задняя крышка верхняя | 6 | ||
| 6-15 | ZTAZ-00064 | покрытия передняя нижняя | 2 | ||
| 6-16 | ZTAZ-00065 | задняя крышка ниже | 1 | ||
| 6-17 | ZTAZ-00066 | Защита слева | 1 | ||
| 6-18 | ZTAZ-00067 | правовая охрана | 1 | ||
| 6-19 | ZTAZ-00068 | ниже резина | 1 | ||
| 6-2 | ZTAZ-00052 | Контрольная лампа парковка | 1 | ||
| 6-20 | ZTAZ-00069 | руль | 1 | ||
| 6-21 | ZTAZ-00070 | KNOB | 1 | ||
| 6-22 | ZTAZ-00032 | Крышка центр | 1 | ||
| 6-23 | ZTAZ-00071 | HARNESS | 1 | ||
| 6-3 | ZTAZ-00053 | PILOT LAMP-WORK | 1 | ||
| 6-4 | ZTAZ-00054 | контрольная лампа дальнего света | 1 | ||
| 6-5 | ZTAZ-00055 | Пилот замок лампа RAM | 1 | ||
| 6-61 | ZTAZ-00072 | Переключатель на рулевой колонке, левый | 1 | ||
| 6-62 | ZTAZ-00073 | Переключатель на рулевой колонке, правый | 1 | ||
| 6-71 | ZTAZ-00060 | Наклейка замок RAM | 1 |
RAM LOCK
|
|
| 6-72 | ZTAZ-00057 | перейти выберите | 1 |
SELECT SW 2
|
|
| 6-8 | ZTAZ-00058 | Наклейка ПОЛ | 1 | ||
| 6-9 | ZTAZ-00059 | Переключатель | 1 | ||
| 7 | S205-16100B | Гайка | 4 |
